মাইক্রোকন্ট্রোলারে সেন্সর ডেটা আয়ত্ত করা:একটি ধাপে ধাপে শিক্ষানবিস টিউটোরিয়াল

আজকের বিশ্বে, কম্পিউটার সর্বব্যাপী এবং সাধারণত দুটি প্রাথমিক উদ্দেশ্য পরিবেশন করে।

প্রথমটি সাধারণ-উদ্দেশ্য কম্পিউটিং, যেখানে তারা বিভিন্ন অ্যাপ্লিকেশন এবং প্রোগ্রাম চালানো সহ বিস্তৃত পরিসরের কাজগুলি পরিচালনা করে। উদাহরণগুলির মধ্যে রয়েছে ল্যাপটপ, ডেস্কটপ, সার্ভার এবং সুপার কম্পিউটার।

দ্বিতীয়টি হল এমবেডেড সিস্টেম, যা নির্দিষ্ট কাজের জন্য ডিজাইন করা বিশেষ কম্পিউটার। সাধারণত থার্মোস্ট্যাট, রেফ্রিজারেটর, গাড়ি এবং অন্যান্য স্মার্ট অ্যাপ্লায়েন্সের মতো ডিভাইসগুলিতে পাওয়া যায়, তারা পরিবেশগত ডেটা সংগ্রহ করতে এবং দক্ষতার সাথে তাদের কাজগুলি সম্পাদন করতে সেন্সরের উপর নির্ভর করে।

সেন্সরগুলির ভূমিকা

সেন্সর উভয় ধরনের কম্পিউটিং একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। এমবেডেড সিস্টেমে, সেন্সরগুলি স্বায়ত্তশাসিত যানবাহন, হোম অ্যাপ্লায়েন্স এবং শিল্প মেশিনের মতো ডিভাইসগুলিকে কার্য সম্পাদনে সহায়তা করার জন্য পরিবেশগত ডেটা সংগ্রহ করে। সাধারণ-উদ্দেশ্যের কম্পিউটারগুলিতে, সেন্সরগুলি প্রাথমিকভাবে তাপমাত্রা এবং ভোল্টেজের মতো অভ্যন্তরীণ অবস্থা পর্যবেক্ষণ করে, নিরাপদ অপারেশন নিশ্চিত করে এবং অতিরিক্ত গরম বা বৈদ্যুতিক ত্রুটির মতো সমস্যাগুলি প্রতিরোধ করে৷

কৃত্রিম বুদ্ধিমত্তা (AI) এবং ইন্টারনেট অফ থিংস (IoT) বিকশিত হওয়ার সাথে সাথে বুদ্ধিমান সিদ্ধান্ত গ্রহণকে সমর্থন করার জন্য বাস্তব-বিশ্বের ডেটা সংগ্রহের জন্য সেন্সর অপরিহার্য হয়ে উঠেছে। এমবেডেড সিস্টেমগুলি তাদের পরিবেশ বোঝার জন্য সেন্সরগুলিকে লিভারেজ করে, কাঁচা ডেটাকে কার্যকর অন্তর্দৃষ্টিতে রূপান্তরিত করে যা অটোমেশনকে শক্তি দেয় এবং শিল্প জুড়ে দক্ষতা উন্নত করে৷

এর অর্থ হল সেন্সর ইন্টারফেসিং বোঝা এবং শক্তিশালী সেন্সর-চালিত সফ্টওয়্যার ডিজাইন করা প্রকৌশলী এবং শৌখিনদের জন্য একইভাবে একটি গুরুত্বপূর্ণ দক্ষতা হয়ে উঠেছে৷

আপনি একজন শিক্ষানবিস বা অভিজ্ঞ প্রকৌশলী হোন না কেন, এই নির্দেশিকা আপনাকে সেন্সর ইন্টারফেসিং সফ্টওয়্যার সম্পর্কে একটি দৃঢ় বোঝাপড়া তৈরি করতে সাহায্য করবে৷

আপনি কী শিখবেন এবং নিবন্ধের সুযোগ

এই নিবন্ধে, আপনি শিখবেন কীভাবে সেন্সরগুলিকে মাইক্রোকন্ট্রোলার (MCUs) এর সাথে সংযুক্ত করতে হয় এবং সেন্সর সফ্টওয়্যার পাইপলাইনগুলি ডিজাইন করতে হয় যা কাঁচা ডেটাকে অর্থপূর্ণ, ব্যবহারযোগ্য তথ্যে পরিণত করে। আপনি এমবেডেড সিস্টেমে সঠিকভাবে এবং দক্ষতার সাথে সেন্সর ডেটা প্রক্রিয়া করার জন্য ব্যবহারিক কৌশলগুলিও অন্বেষণ করবেন৷

এখানে আমরা যা কভার করব তার একটি ব্রেকডাউন:

• সেন্সর কি এবং তারা কিভাবে কাজ করে – সেন্সরগুলির একটি ভূমিকা, সাধারণ প্রকার এবং সেন্সর পাইপলাইনগুলি সেন্সর ডেটা প্রক্রিয়া করতে কীভাবে সহায়তা করে৷

• মূল সেন্সর বৈশিষ্ট্য - গুরুত্বপূর্ণ প্যারামিটার যেমন সংবেদনশীলতা, নির্ভুলতা, নির্ভুলতা, পরিসর, প্রবাহ এবং প্রতিক্রিয়া সময় আপনাকে আপনার প্রকল্পের জন্য সঠিক সেন্সর চয়ন করতে সহায়তা করে।

• কিভাবে মাইক্রোকন্ট্রোলারের সাথে সেন্সর ইন্টারফেস করতে হয় – হার্ডওয়্যার সংযোগ এবং যোগাযোগ প্রোটোকল যেমন SPI, I²C, এবং GPIO যা মাইক্রোকন্ট্রোলারকে সেন্সর ডেটা পড়তে অনুমতি দেয়।

• সেন্সর ডেটার জন্য সফ্টওয়্যার আর্কিটেকচার - ড্রাইভার, ADC সমর্থন, স্কেলিং, ক্রমাঙ্কন এবং পোস্ট-প্রসেসিং সহ সেন্সর ডেটা প্রক্রিয়া করে এমন সফ্টওয়্যার পাইপলাইনের একটি উচ্চ-স্তরের ওভারভিউ৷

• পাইপলাইনের উপাদানগুলির বিশদ নকশা - পাইপলাইনের প্রতিটি ধাপে একটি ঘনিষ্ঠ দৃষ্টিভঙ্গি, কাঁচা ডেটা স্কেলিং, সেন্সর ক্যালিব্রেট করা এবং শোরগোল সংকেত পরিষ্কার করতে ফিল্টার প্রয়োগের উপর ফোকাস করা।

• পাওয়ার ম্যানেজমেন্টের জন্য ব্যবহারিক টিপস - এম্বেডেড সিস্টেমে সেন্সর ডেটার সাথে কাজ করার সময় কম-পাওয়ার মোড, FIFO বাফার এবং DMA ব্যবহার করে দক্ষতার সাথে পাওয়ার পরিচালনা করার জন্য সর্বোত্তম অনুশীলন।

এই নিবন্ধের শেষে, আপনি জানতে পারবেন কীভাবে একটি এমবেডেড সিস্টেমের জন্য একটি সম্পূর্ণ সেন্সর ডেটা পাইপলাইন ডিজাইন এবং বাস্তবায়ন করতে হয়, কাঁচা সেন্সর ডেটা পড়া থেকে শুরু করে বুদ্ধিমান, সংযুক্ত ডিভাইসগুলিতে বাস্তব-বিশ্ব ব্যবহারের জন্য প্রস্তুত করা পর্যন্ত৷

দ্রষ্টব্য :উন্নত ডেটা প্রসেসিং, উচ্চ-রেজোলিউশন ADC, এবং সেন্সরগুলির জন্য হার্ডওয়্যার সার্কিট ডিজাইন এই নিবন্ধের সুযোগের বাইরে৷

পূর্বশর্ত

এই নিবন্ধ থেকে সর্বাধিক পেতে, আপনার থাকা উচিত:

1. মাইক্রোকন্ট্রোলারের প্রাথমিক জ্ঞান:ADCs (অ্যানালগ-টু-ডিজিটাল কনভার্টার), SPI (সিরিয়াল পেরিফেরাল ইন্টারফেস), I2C (ইন্টার-ইন্টিগ্রেটেড সার্কিট) এবং GPIO (সাধারণ উদ্দেশ্য ইনপুট/আউটপুট) এর মতো সাধারণ পেরিফেরালগুলির বোঝা। আপনি যদি এই প্রোটোকলগুলিতে নতুন হন তবে এই নিবন্ধটি একটি দুর্দান্ত ওভারভিউ প্রদান করে৷

   ৷

2. ইলেকট্রনিক্সের প্রাথমিক জ্ঞান:অ্যানালগ এবং ডিজিটাল ইন্টারফেস সহ সার্কিট এবং সংকেতগুলির সাথে পরিচিতি।

3. সি-তে প্রোগ্রামিং:ড্রাইভার ডেভেলপমেন্ট সহ এমবেডেড সফটওয়্যার ডেভেলপমেন্টে পরিচিতি।

4. (ঐচ্ছিক) সেন্সর সম্পর্কে প্রাথমিক জ্ঞান:বিভিন্ন ধরনের সেন্সর (যেমন তাপমাত্রা, চাপ, গতি) বোঝা সহায়ক কিন্তু প্রয়োজন হয় না।

এছাড়াও, এই নিবন্ধটি নিম্নলিখিত অনুমান করে:

• আপনি সেন্সর ইন্টিগ্রেশনের জন্য প্রয়োজনীয় পেরিফেরিয়ালগুলির সাথে সজ্জিত একটি মাইক্রোকন্ট্রোলারের সাথে কাজ করছেন। মাইক্রোকন্ট্রোলার পেরিফেরালগুলির বিশদ বিবরণ একটি রেফারেন্স ম্যানুয়ালটিতে পাওয়া যেতে পারে উদাহরণস্বরূপ একটি STM32F4 সিরিজের মাইক্রোকন্ট্রোলারের সমস্ত বিবরণ থাকবে :

• আপনি এমবেডেড সিস্টেমে ব্যবহৃত কম্পাইলার, ডিবাগার এবং IDE এর সাথে পরিচিত। কিছু সাধারণ টুলের মধ্যে রয়েছে:

  • কম্পাইলার:GCC, Clang,

  • ডিবাগার:GDB, LLDB

  • IDEs:ভিজ্যুয়াল স্টুডিও কোড (VSCode) একটি জনপ্রিয় পছন্দ, বিশেষ করে এমবেডেড ডেভেলপমেন্ট এবং ডিবাগিংয়ের জন্য এক্সটেনশন সহ।

• আপনি নির্ভরযোগ্য, সেন্সর-চালিত এমবেডেড সিস্টেম তৈরি করার লক্ষ্য রাখেন, বাস্তব-বিশ্বের ডেটা দক্ষতার সাথে সংগ্রহ এবং প্রক্রিয়া করতে সক্ষম।

সূচিপত্র

• একটি সেন্সর এবং সেন্সর পাইপলাইন কি?

• সেন্সর বৈশিষ্ট্য

• কিভাবে একটি মাইক্রোকন্ট্রোলারের সাথে ইন্টারফেস করতে হয়

• সফটওয়্যার আর্কিটেকচার

  • উপাদানগুলির উচ্চ-স্তরের ওভারভিউ

  • সেন্সর থেকে ডেটা অ্যাক্সেস করা হচ্ছে

  • সেন্সর পাওয়ার ম্যানেজমেন্ট

• উপাদানের বিস্তারিত নকশা

  • 1. সেন্সর ড্রাইভার

  • 2. ADC সাপোর্ট

  • 3. স্কেলিং

  • 4. ক্রমাঙ্কন

  • 5. ডেটা পোস্ট-প্রসেসিং

• উপসংহার

একটি সেন্সর এবং সেন্সর পাইপলাইন কি?

একটি সেন্সর তাপমাত্রা, চাপ বা আলোর মতো শারীরিক বৈশিষ্ট্যের পরিবর্তন সনাক্ত করে এবং তাদের বৈদ্যুতিক সংকেতে রূপান্তর করে যা পরিমাপ বা ব্যাখ্যা করা যায়। উদাহরণস্বরূপ, একটি থার্মিস্টর হল এক ধরনের প্রতিরোধক যার প্রতিরোধ তাপমাত্রার সাথে পরিবর্তিত হয়। তাপমাত্রা পরিবর্তিত হওয়ার সাথে সাথে থার্মিস্টরের প্রতিরোধ ক্ষমতা পরিবর্তিত হয়, এটি জুড়ে ভোল্টেজ পরিবর্তন করে। সিস্টেম তারপর তাপমাত্রা নির্ধারণ করতে এই ভোল্টেজ পরিবর্তন ব্যাখ্যা করে।

সেন্সরগুলিকে আরও ভালভাবে বোঝার জন্য, মানবদেহে প্রাকৃতিক সেন্সরগুলি বিবেচনা করুন:চোখ, কান, ত্বক, নাক এবং জিহ্বা। এই প্রাকৃতিক সেন্সরগুলি ক্রমাগত প্রক্রিয়াকরণের জন্য মস্তিষ্কে পরিবেশ সম্পর্কে সংকেত পাঠায়। মস্তিষ্কের বিভিন্ন অঞ্চল এই সংকেতগুলিকে ব্যাখ্যা করে এবং ক্রিয়া এবং প্রতিক্রিয়া চালানোর জন্য তথ্য ব্যবহার করে। মস্তিষ্ক যেমন প্রাকৃতিক সেন্সর থেকে সংকেত প্রক্রিয়া করে, তেমনি একটি মাইক্রোকন্ট্রোলার একটি সেন্সর পাইপলাইন ব্যবহার করে ইলেকট্রনিক সেন্সর থেকে সংকেত প্রক্রিয়া করে।

সেন্সর অনেক ধরনের আসে, প্রতিটি নির্দিষ্ট শারীরিক বৈশিষ্ট্য সনাক্ত করার জন্য ডিজাইন করা হয়। কিছু সেন্সরে একটি সেন্সিং উপাদান থাকে যা তাপ, আলো বা চাপের মতো অবস্থার প্রতিক্রিয়ায় এর বৈশিষ্ট্যগুলি পরিবর্তন করে। উদাহরণগুলির মধ্যে রয়েছে থার্মিস্টর, ইনফ্রারেড রিসিভার এবং ফটোডিওড৷

গতিবিধি শনাক্ত করার জন্য, যেমন ত্বরণ এবং ঘূর্ণন, MEMS (মাইক্রোইলেক্ট্রোমেকানিক্যাল সিস্টেম) সেন্সর-যেমন অ্যাক্সিলোমিটার এবং জাইরোস্কোপ- ব্যাপকভাবে ব্যবহৃত হয়।

দূরত্ব পরিমাপ করতে, সোনার, অতিস্বনক সেন্সর এবং রাডারের মতো সেন্সরগুলি সাধারণ। এগুলি উপলব্ধ অনেক ধরণের সেন্সরের কয়েকটি উদাহরণ।

তারা যে ধরণের শারীরিক বৈশিষ্ট্য সনাক্ত করে তার বাইরে, সেন্সরগুলি তাদের একীকরণের স্তরেও আলাদা। কিছু সেন্সর হল কাঁচা সেন্সর, শুধুমাত্র একটি সেন্সিং এলিমেন্ট এবং বাহ্যিক সার্কিটের সাথে সরাসরি সংযোগের জন্য সরল লিড সহ একটি ট্রান্সডুসার থাকে।

অন্যান্য, স্মার্ট সেন্সর হিসাবে পরিচিত, অতিরিক্ত উপাদান যেমন একটি ADC (অ্যানালগ-টু-ডিজিটাল রূপান্তরকারী) এবং অনবোর্ড প্রক্রিয়াকরণ ক্ষমতা অন্তর্ভুক্ত করে, যা তাদের স্বাধীনভাবে আরও বেশি ডেটা প্রক্রিয়াকরণ পরিচালনা করতে সক্ষম করে।

একটি কাঁচা সেন্সর এবং একটি স্মার্ট সেন্সরের মধ্যে পছন্দটি আপনার অ্যাপ্লিকেশন প্রয়োজনীয়তার উপর নির্ভর করে, যার মধ্যে খরচ, আকার এবং ইন্টারফেসিং মাইক্রোকন্ট্রোলারে প্রক্রিয়াকরণ লোডের মতো বিষয়গুলি অন্তর্ভুক্ত রয়েছে৷

আমাদের মানব সাদৃশ্যে ফিরে, বিবেচনা করুন কিভাবে দৃষ্টি একটি সেন্সর পাইপলাইন হিসাবে কাজ করে। যখন আলো আমাদের চোখে প্রবেশ করে, তখন রেটিনার ফটোরিসেপ্টর কোষ (রড এবং শঙ্কু) সেন্সিং উপাদান হিসেবে কাজ করে, আলোকে বৈদ্যুতিক সংকেতে রূপান্তর করে। এই সংকেতগুলি অপটিক স্নায়ুর মাধ্যমে মস্তিষ্কের ভিজ্যুয়াল কর্টেক্সে ভ্রমণ করে, যেখানে তারা একটি স্বীকৃত চিত্র তৈরি করতে প্রক্রিয়াকরণের মধ্য দিয়ে যায়। মস্তিষ্ক তখন এই তথ্যটি ব্যাখ্যা করে এবং একটি প্রতিক্রিয়া শুরু করে, যেমন আপনি যখন একটি সুন্দর দৃশ্য দেখেন তখন হাসি।

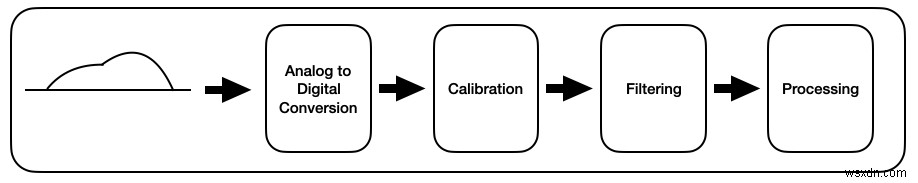

একইভাবে, একটি এমবেডেড সিস্টেমের জন্য একটি সেন্সর পাইপলাইন নীচের ছবিতে দেখানো হিসাবে সংজ্ঞায়িত করা যেতে পারে:

এই প্রতিটি ধাপে আবেদনের উপর ভিত্তি করে বিভিন্ন প্রয়োজনীয়তা থাকতে পারে। উপযুক্ত সেন্সর নির্বাচন করার এবং পাইপলাইন কনফিগার করার সময় সেন্সরের জন্য একটি প্রয়োজনীয় নথি তৈরি করা সহায়ক৷

সেন্সর বৈশিষ্ট্য

আপনি সেন্সর পাইপলাইনের ব্লকগুলিতে ডুব দেওয়ার আগে, আসুন একটি সেন্সরের কিছু গুরুত্বপূর্ণ বৈশিষ্ট্য পর্যালোচনা করি৷

সংবেদনশীলতা

সংবেদনশীলতা হল একটি সেন্সরের শারীরিক সম্পত্তির ছোট পরিবর্তন সনাক্ত করার ক্ষমতা যা এটি পরিমাপ করার জন্য ডিজাইন করা হয়েছে।

ম্যানুফ্যাকচারিং প্রসেস, খরচ এবং সেন্সিং এলিমেন্টের ডিজাইনের মত বিষয়গুলির উপর ভিত্তি করে সংবেদনশীলতা পরিবর্তিত হতে পারে।

একটি নির্দিষ্ট সম্পত্তির জন্য ডিজাইন করা সেন্সরগুলি প্রায়শই বিভিন্ন সংবেদনশীলতা স্তরে আসে, যা ব্যবহারকারীদের অ্যাপ্লিকেশন প্রয়োজনীয়তার উপর ভিত্তি করে একটি উপযুক্ত সংবেদনশীলতা নির্বাচন করতে দেয়৷

নির্ভুলতা

নির্ভুলতা হল সেই ডিগ্রী যেখানে একটি সেন্সরের পরিমাপ তার পরিমাপ করা ভৌত সম্পত্তির প্রকৃত মূল্যের সাথে মেলে। একটি সেন্সরের নির্ভুলতা পরীক্ষা করার জন্য সাধারণত একটি রেফারেন্স যন্ত্রের সাথে এটির পড়ার তুলনা করা প্রয়োজন৷

একটি সেন্সরে লাভ এবং অফসেট ত্রুটি থাকতে পারে - সমস্যা যা ক্রমাঙ্কন সংশোধন করতে সাহায্য করতে পারে। ক্রমাঙ্কন এই পদ্ধতিগত ত্রুটিগুলির জন্য সামঞ্জস্য করে, যা প্রায়শই উত্পাদন সহনশীলতা বা ডিজাইনের কারণগুলির কারণে হয়৷

একবার ক্যালিব্রেট করা হলে, সেন্সরের আউটপুট তার নির্ভুলতা নিশ্চিত করতে একটি রেফারেন্সের বিরুদ্ধে যাচাই করা যেতে পারে। অ্যাপ্লিকেশানের প্রয়োজনীয়তার ভিত্তিতে নির্ভুলতার প্রয়োজনীয় স্তর নির্ধারণ করা উচিত।

নির্ভুলতা

নির্ভুলতা একটি সেন্সরের পরিমাপের ধারাবাহিকতা বা পুনরাবৃত্তিযোগ্যতাকে বোঝায়, সেই পরিমাপগুলি প্রকৃত মানের কতটা কাছাকাছি হোক না কেন। এটি অভিন্ন পরিস্থিতিতে একই আউটপুট তৈরি করার সেন্সরের ক্ষমতা এবং এটি কতটা সূক্ষ্মভাবে সমাধান করতে পারে এবং মানগুলি রিপোর্ট করতে পারে তা নির্দেশ করে৷

উদাহরণস্বরূপ, যদি একটি বস্তুর প্রকৃত তাপমাত্রা 12.53°C হয়:

• একটি সুনির্দিষ্ট সেন্সর ধারাবাহিকভাবে 12.52°C, 12.53°C, বা 12.54°C এর মতো মানগুলিকে পরিমাপ করবে, এমনকি যদি সেই মানগুলি সত্যিকারের তাপমাত্রা থেকে কিছুটা অফসেট হয়৷

• অপরদিকে, একটি অত্যন্ত নির্ভুল সেন্সর 12.53°C এর কাছাকাছি মান পরিমাপ করবে কিন্তু যদি সেই রিডিংগুলি ব্যাপকভাবে পরিবর্তিত হয় (যেমন, 12.50°C, 12.53°C, এবং 12.56°C)।

সঠিক পরিমাপ প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য, উচ্চ নির্ভুলতা (সত্য মানের ঘনিষ্ঠতা) এবং উচ্চ নির্ভুলতা (কম পরিবর্তনশীলতা) উভয়ের সাথে একটি সেন্সর অপরিহার্য। এটি বিশেষভাবে গুরুত্বপূর্ণ ছোট পার্থক্য যেমন 12.5°C এবং 12.53°C এর মধ্যে।

বিপরীতে, কম কঠোর প্রয়োজনীয়তা সহ অ্যাপ্লিকেশনগুলি বৃহত্তর সহনশীলতার সাথে সেন্সর ব্যবহার করতে পারে, যেমন ±1°C, যা সাধারণ পর্যবেক্ষণের উদ্দেশ্যে যথেষ্ট।

পরিসীমা

একটি সেন্সরের পরিসর বলতে নির্দিষ্ট নির্ভুলতা এবং নির্ভুলতা বজায় রেখে পরিমাপ করতে পারে এমন ভৌত সম্পত্তির সর্বোচ্চ এবং সর্বনিম্ন মানগুলির মধ্যে স্প্যানকে বোঝায়। একটি সেন্সরের অপারেটিং পরিসীমা তার পরিমাপের সীমার বাইরে প্রসারিত হতে পারে, তবে পরিমাপের পরিসর সেই সীমাকে সংজ্ঞায়িত করে যার মধ্যে সেন্সর তার নির্দিষ্ট সংবেদনশীলতা, নির্ভুলতা এবং প্রতিক্রিয়া সময়কে নির্ভরযোগ্যভাবে মেনে চলে৷

ড্রিফট

ড্রিফ্ট হল যখন তাপমাত্রা বা আর্দ্রতার মতো অবস্থার কারণে একটি সেন্সরের আউটপুট সময়ের সাথে পরিবর্তিত হয়। সেন্সরের মধ্যে থাকা উপাদানগুলি, সেন্সিং উপাদান সহ, এই অবস্থার প্রতি সংবেদনশীল হতে পারে, যার ফলে পরিমাপ ধীরে ধীরে পরিবর্তন হতে পারে৷

উদাহরণস্বরূপ, অনেক উপাদান তাপমাত্রা এবং আর্দ্রতা পরিবর্তন দ্বারা প্রভাবিত হয়, যা সেন্সর রিডিং পরিবর্তন করতে পারে। এছাড়াও, অভ্যন্তরীণ অসিলেটর সহ সেন্সরগুলি সময়-ভিত্তিক প্রবাহ অনুভব করতে পারে, যা সঠিকতাকে প্রভাবিত করে৷

একটি সঠিক বাহ্যিক রেফারেন্স সহ নিয়মিত ক্রমাঙ্কন (যেমন একটি সুনির্দিষ্ট ঘড়ি) ড্রিফটের জন্য সঠিক এবং নির্ভরযোগ্য পরিমাপ বজায় রাখতে সহায়তা করতে পারে। কিছু নির্দিষ্ট অ্যাপ্লিকেশনের জন্য, গ্রহণযোগ্য ড্রিফ্ট বৈশিষ্ট্য সহ একটি সেন্সর নির্বাচন করা অত্যন্ত গুরুত্বপূর্ণ৷

প্রতিক্রিয়া সময়

রেসপন্স টাইম হল পরিমাপকৃত ভৌত সম্পত্তির পরিবর্তন শনাক্ত করতে এবং প্রতিফলিত করতে সেন্সর যে সময় নেয়। উদাহরণস্বরূপ, যদি তাপমাত্রা 5 ডিগ্রি সেলসিয়াস বৃদ্ধি পায়, তবে প্রতিক্রিয়া সময় নির্দেশ করে যে তাপমাত্রা সেন্সরটি তার আউটপুটে এই পরিবর্তনটি প্রতিফলিত করতে কতক্ষণ সময় নেয়।

প্রতিক্রিয়ার সময় নির্ভর করে সেন্সরের নকশা, উত্পাদনের গুণমান এবং অভ্যন্তরীণ উপাদানগুলির উপর, যেমন ADC (অ্যানালগ-টু-ডিজিটাল কনভার্টার), গড় সার্কিট এবং সেন্সর পাইপলাইনের মধ্যে ফিল্টার৷

উপরে উল্লিখিত সমস্ত পরামিতিগুলি সেন্সরের ডেটা-শীটে পুঙ্খানুপুঙ্খভাবে নথিভুক্ত করা হয়েছে। অনুশীলনে, প্রতিটি নির্দিষ্ট অ্যাপ্লিকেশনের জন্য একটি সেন্সর প্রয়োজনীয়তা নথি তৈরি করা একটি ভাল ধারণা, সেন্সর নির্বাচনের জন্য একটি বেসলাইন হিসাবে এই মূল পরামিতিগুলিকে বিশদ বিবরণ দিয়ে৷

এখন যেহেতু আপনি সেন্সরগুলির মূল বৈশিষ্ট্যগুলি পরীক্ষা করেছেন, আসুন জেনে নেই কিভাবে আপনি বাস্তব-বিশ্বের অ্যাপ্লিকেশনগুলির জন্য একটি মাইক্রোকন্ট্রোলারের সাথে সংযুক্ত করতে পারেন৷

কিভাবে একটি মাইক্রোকন্ট্রোলারের সাথে ইন্টারফেস করতে হয়

একটি যোগাযোগ প্রোটোকল নির্বাচন করা

সেন্সর প্রয়োজনীয়তার আরেকটি অপরিহার্য দিক হল সেন্সর এবং MCU বা সিস্টেমে প্রসেসরের মধ্যে যোগাযোগের ইন্টারফেস নির্দিষ্ট করা। আউটপুট সিগন্যাল টাইপ এবং মাইক্রোকন্ট্রোলারে উপলব্ধ পিনের উপর ভিত্তি করে সেন্সরটি কীভাবে ইন্টারফেস করা হবে তা বোঝা গুরুত্বপূর্ণ।

উদাহরণস্বরূপ, নির্দিষ্ট সেন্সর একটি মাইক্রোকন্ট্রোলারে একটি এনালগ বা ডিজিটাল ইনপুট পিনের সাথে সরাসরি সংযোগ করতে পারে। একটি কাঁচা সেন্সর, যেমন একটি তাপমাত্রা সেন্সর, সাধারণত একটি এনালগ ইনপুট পিনের সাথে সংযোগ করে, যা পরে মাইক্রোকন্ট্রোলারের অভ্যন্তরীণ ADC (অ্যানালগ-টু-ডিজিটাল কনভার্টার) দ্বারা পড়া হয়।

বিপরীতে, একটি ডিজিটাল-আউটপুট সেন্সর একটি ডিজিটাল GPIO (সাধারণ উদ্দেশ্য ইনপুট/আউটপুট) পিনের সাথে সংযোগ করে। উদাহরণস্বরূপ, গতি নির্দেশ করার জন্য গতি সেন্সর পরিবর্তনশীল পালস প্রস্থ সহ বর্গাকার তরঙ্গ তৈরি করে। এই সংকেতগুলি সাধারণত বাহ্যিক বাধা বা টাইমার ক্যাপচার ইনপুট হিসাবে কনফিগার করা একটি GPIO পিনের সাথে সংযুক্ত থাকে, যা মাইক্রোকন্ট্রোলারকে পালস প্রস্থ নির্ভুলভাবে পরিমাপ করতে দেয়৷

অন্যদিকে, একটি স্মার্ট সেন্সর প্রায়ই SPI (সিরিয়াল পেরিফেরাল ইন্টারফেস) বা I2C (ইন্টার-ইন্টিগ্রেটেড সার্কিট) মত যোগাযোগ প্রোটোকল সমর্থন করে। এই ইন্টারফেসগুলি মাইক্রোকন্ট্রোলারকে সেন্সর কনফিগার করতে, এর স্থিতি পরীক্ষা করতে এবং রেজিস্টার রিড এবং রাইটের মাধ্যমে ডেটা পুনরুদ্ধার করতে সক্ষম করে৷

একটি সেন্সর ইন্টারফেস করার জন্য উপযুক্ত যোগাযোগ প্রোটোকল নির্বাচন করা সিস্টেমে উপলব্ধ পিন এবং অ্যাপ্লিকেশনের নির্দিষ্ট প্রয়োজনীয়তার উপর নির্ভর করে৷

টিপ :I²C বা SPI-এর মতো প্রোটোকলের সাথে কাজ করার সময়, Saleae লজিক বিশ্লেষক-এর মতো টুল ব্যবহার করে ডিবাগিং এবং বৈধতা অনেকটাই সরল করা যায়। লজিক বিশ্লেষকরা যোগাযোগের সংকেতগুলি ক্যাপচার এবং ভিজ্যুয়ালাইজ করে এবং Saleae-এর মতো টুলগুলি আপনাকে রিয়েল টাইমে সেন্সর কমিউনিকেশন ডিকোড করতে সাহায্য করার জন্য বিল্ট-ইন প্রোটোকল ইন্টারপ্রেটার অফার করে। সেন্সর ইন্টারফেসিংয়ের সময় কনফিগারেশন সমস্যা, টাইমিং সমস্যা বা যোগাযোগের ত্রুটির সমস্যা সমাধানের সময় এটি বিশেষভাবে সহায়ক হতে পারে।

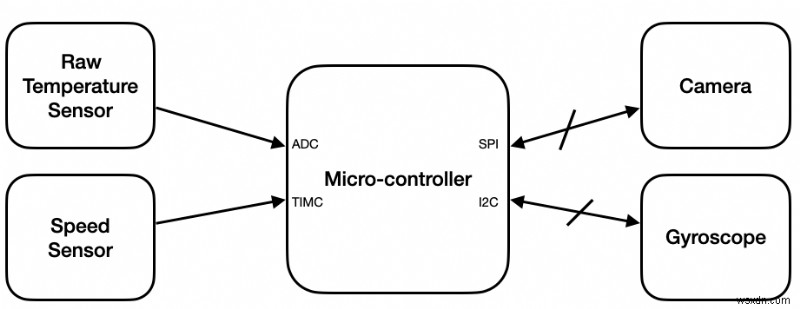

নীচের চিত্র 2টি বিভিন্ন ইন্টারফেস সহ 4টি সেন্সরের সাথে সংযুক্ত একটি মাইক্রোকন্ট্রোলারের একটি উদাহরণ দেখায়৷

বিদ্যুতের প্রয়োজনীয়তা নির্ধারণ করা

একটি সেন্সর ইন্টারফেস করার সময় পাওয়ার প্রয়োজনীয়তা আরেকটি মূল বিবেচ্য বিষয়। সেন্সরগুলি বিভিন্ন ভোল্টেজে কাজ করতে পারে (উদাহরণস্বরূপ, 3.3V বা 5V), তাই মাইক্রোকন্ট্রোলার এই স্তরগুলিকে মিটমাট করতে পারে তা নিশ্চিত করা অপরিহার্য। লেভেল কনভার্টারগুলি সেন্সর এবং মাইক্রোকন্ট্রোলার ভোল্টেজ লেভেলের মধ্যে সামঞ্জস্যতা নিশ্চিত করে ভোল্টেজের অমিল দূর করতে পারে।

সময় এবং নমুনার প্রয়োজনীয়তাগুলিও অবশ্যই মূল্যায়ন করা উচিত, বিশেষ করে উচ্চ-ফ্রিকোয়েন্সি ডেটা তৈরি করে সেন্সরগুলির জন্য। GPIO পিনগুলিতে বাহ্যিক বাধাগুলি কনফিগার করা সময়মতো ডেটা ক্যাপচার নিশ্চিত করতে পারে, যখন DMA ব্যবহার করার মতো কৌশলগুলি CPU জড়িত ছাড়াই উচ্চ ফ্রিকোয়েন্সিতে সেন্সর নমুনার জন্য ডেটা স্থানান্তরকে স্ট্রিমলাইন করতে পারে৷

এখন আপনি যোগাযোগ প্রোটোকল এবং হার্ডওয়্যার সংযোগ সম্পর্কে শিখেছেন, আসুন সফ্টওয়্যার আর্কিটেকচার ডিজাইন করার উপর ফোকাস করি যা ব্যবহারের জন্য সেন্সর ডেটা অর্জন করে, প্রক্রিয়া করে এবং প্রস্তুত করে। সেন্সর থেকে পরিষ্কার, নির্ভরযোগ্য ডেটা পাওয়ার জন্য কার্যকর সফ্টওয়্যার ডিজাইন করা অত্যন্ত গুরুত্বপূর্ণ৷

সফ্টওয়্যার আর্কিটেকচার

এখন যেহেতু আমরা সেন্সর এবং যোগাযোগ প্রোটোকল বেছে নিয়েছি, আসুন সেন্সর পাইপলাইনের জন্য সফ্টওয়্যার আর্কিটেকচার ডিজাইন করি। এই সফ্টওয়্যারটি সেন্সরের সাথে সংযুক্ত মাইক্রোকন্ট্রোলারে চলে এবং এটি পরিষ্কার এবং ব্যবহারযোগ্য করার জন্য কাঁচা ডেটা প্রক্রিয়া করে৷

যদিও অ্যাপ্লিকেশন-স্তরের ডেটা প্রক্রিয়াকরণ এই নিবন্ধের সুযোগের বাইরে, আসুন সেন্সরের সাথে ইন্টারফেস করা এবং অ্যাপ্লিকেশন ব্যবহারের জন্য ডেটা প্রস্তুত করার উপর ফোকাস করি৷

সেন্সর প্রক্রিয়াকরণ পাইপলাইন নিম্নলিখিত উপাদানে বিভক্ত করা যেতে পারে:

1. সেন্সর ড্রাইভার

2. অ্যানালগ-টু-ডিজিটাল রূপান্তর (ADC) সমর্থন

3. স্কেলিং

4. ক্রমাঙ্কন

5. ডেটা পোস্ট-প্রসেসিং

আসুন স্মার্ট এবং কাঁচা সেন্সর উভয়ের জন্য এই উপাদানগুলির একটি উচ্চ-স্তরের ওভারভিউ পরীক্ষা করি৷

উপাদানের উচ্চ-স্তরের ওভারভিউ

1. সেন্সর ড্রাইভার

   1. স্মার্ট সেন্সর:ড্রাইভার সেন্সর কনফিগার করে, পাওয়ার পরিচালনা করে এবং এসপিআই, I2C-এর মতো যোগাযোগ প্রোটোকলের মাধ্যমে সেন্সর রেজিস্টারে পড়া এবং লেখার কাজ পরিচালনা করে।

   2. কাঁচা সেন্সর:চালক শুধুমাত্র পাওয়ার ম্যানেজমেন্টের জন্য GPIO গুলি নিয়ন্ত্রণ করতে পারে, কারণ কাঁচা সেন্সরগুলিতে সাধারণত রেজিস্টারের অভাব থাকে৷

2. অ্যানালগ-টু-ডিজিটাল রূপান্তর (ADC) সমর্থন

   1. স্মার্ট সেন্সর:একটি অনবোর্ড এডিসি অন্তর্ভুক্ত করুন, যা সেন্সর ড্রাইভারের মাধ্যমে কনফিগার করা হয়।

   2. কাঁচা সেন্সর:এডিসি কনফিগার করতে, রূপান্তর শুরু করতে এবং ডেটা পুনরুদ্ধার করতে একটি বাহ্যিক ADC, সফ্টওয়্যারে একটি ADC ড্রাইভার প্রয়োগ করা প্রয়োজন৷

3. স্কেলিং :স্মার্ট এবং কাঁচা সেন্সর উভয়ের জন্যই স্কেলিং প্রয়োজনীয়। এটি সেন্সর ডেটা শীটে প্রদত্ত সূত্রগুলি ব্যবহার করে এনালগ থেকে ডিজিটাল রূপান্তরের পরে ডিজিটাল গণনাগুলিকে অর্থপূর্ণ শারীরিক পরিমাণে রূপান্তর করে। উদাহরণস্বরূপ, একটি তাপমাত্রা সেন্সর ডিজিটাল গণনাকে ডিগ্রি সেলসিয়াসে রূপান্তর করতে একটি সূত্র ব্যবহার করবে।

4. ক্যালিব্রেশন :একবার পরিমাপ করা ভৌত পরিমাণ প্রাপ্ত হলে, ক্রমাঙ্কন ত্রুটি সংশোধন করার জন্য অফসেট, লাভ বা উভয় প্রয়োগ করে মান সামঞ্জস্য করে। এই প্রক্রিয়াটি নিশ্চিত করে যে সেন্সর আউটপুট তার সম্পূর্ণ পরিমাপের পরিসর জুড়ে রেফারেন্স মানগুলির সাথে সারিবদ্ধ। ক্রমাঙ্কন প্রক্রিয়ার একটি বিস্তারিত আলোচনা পরবর্তী বিভাগে অনুসরণ করা হবে।

5. ডেটা পোস্ট-প্রসেসিং :পোস্ট-প্রসেসিং কৌশল, যেমন ফিল্টারিং ডেটা গুণমান উন্নত করতে এবং শব্দ কমাতে প্রয়োগ করা হয়। সাধারণ ফিল্টার যেমন লো-পাস বা হাই-পাস ফিল্টারগুলি অবাঞ্ছিত ফ্রিকোয়েন্সি উপাদানগুলিকে সরিয়ে দিতে পারে৷

সেন্সর থেকে ডেটা অ্যাক্সেস করা

ডেটা অ্যাক্সেস করার পদ্ধতি নির্ভর করে এটি একটি কাঁচা সেন্সর নাকি স্মার্ট সেন্সর। স্মার্ট সেন্সরগুলিতে অনবোর্ড ADC এবং FIFO থাকবে৷ ডেটা কীভাবে অ্যাক্সেস করা হয় তা জানার আগে, প্রথমে নমুনার ফ্রিকোয়েন্সি বোঝা গুরুত্বপূর্ণ।

স্যাম্পলিং ফ্রিকোয়েন্সি:

সেন্সর থেকে পরিমাপ নেওয়ার ফ্রিকোয়েন্সি অবশ্যই Nyquist-Shannon স্যাম্পলিং উপপাদ্য অনুসরণ করবে। এটি বলে যে পরিমাপ করা ডেটা সঠিকভাবে পুনর্গঠনের জন্য স্যাম্পলিং রেট অবশ্যই সিগন্যালের সর্বোচ্চ ফ্রিকোয়েন্সি উপাদানের দ্বিগুণ হতে হবে৷

স্যাম্পলিং ফ্রিকোয়েন্সি সংজ্ঞায়িত করে কত ঘন ঘন সেন্সর ডেটা ক্যাপচার করে, যা ডেটা অ্যাক্সেস করার পদ্ধতিকে প্রভাবিত করে। সেন্সরটি একটি কাঁচা সেন্সর বা একটি স্মার্ট সেন্সর কিনা তার উপর নির্ভর করে, এই নমুনাযুক্ত ডেটা পরিচালনা করার পদ্ধতি পরিবর্তিত হয়৷

স্মার্ট সেন্সর:

1. ডেটা রেজিস্টার:সেন্সর সেটআপের সময় আপডেট হওয়া সেট নমুনা ফ্রিকোয়েন্সির উপর ভিত্তি করে একটি রেজিস্টারে নমুনাযুক্ত ডেটা সরাসরি লেখে। মাইক্রোকন্ট্রোলার ডেটা কনভার্সন কমপ্লিশন ইন্টারাপ্টের উপর ভিত্তি করে এই ডেটা রেজিস্টারটি পড়ে।

2. FIFObBuffer:কিছু সেন্সরে FIFO (ফার্স্ট-ইন, ফার্স্ট-আউট) বাফার রয়েছে যাতে একাধিক ডেটা পয়েন্ট সংরক্ষণ করা হয়। সক্রিয় করা হলে, কনফিগার করা স্যাম্পলিং ফ্রিকোয়েন্সিতে FIFO আপডেট হয় এবং এটি পূর্ণ হয়ে গেলে বা পূর্বনির্ধারিত স্তরে পৌঁছালে ট্রিগার বাধা দেয়।
   FIFO এর সুবিধার মধ্যে রয়েছে:

   1. পাওয়ার দক্ষতা:MCU ব্যাচগুলিতে ডেটা প্রক্রিয়া করতে পারে, CPU ওভারহেড হ্রাস করে এবং ডেটা সংগ্রহের সময় এটিকে কম-পাওয়ার মোডে প্রবেশ করার অনুমতি দেয়।

   2. স্যাম্পলিং এবং প্রসেসিং রেট ম্যাচিং:FIFO বাফারগুলি সেন্সরের স্যাম্পলিং রেট এবং MCU-এর ডেটা প্রসেসিং রেট এর মধ্যে পার্থক্য মিটমাট করতে সাহায্য করে৷

   3. ডাইরেক্ট মেমরি অ্যাক্সেস (DMA) সহ MCUগুলির জন্য, সেন্সর থেকে MCU মেমরিতে ডেটা স্থানান্তর CPU হস্তক্ষেপ ছাড়াই ঘটতে পারে, আরও শক্তি খরচ হ্রাস করে৷

কাঁচা সেন্সর:

কাঁচা সেন্সরগুলির জন্য, এমসিইউ স্যাম্পলিং ফ্রিকোয়েন্সিতে ADC রূপান্তরগুলিকে ট্রিগার করে, প্রায়ই একটি টাইমার বাধা ব্যবহার করে। ADC রূপান্তর সম্পূর্ণ বিঘ্নিত হওয়ার সময় ডেটা পড়া হয়, যা MCU-কে রূপান্তরের সময় এবং নমুনার মধ্যে শক্তি বাঁচাতে ঘুমাতে দেয়।

সেন্সর পাওয়ার ম্যানেজমেন্ট

শক্তি-সংবেদনশীল অ্যাপ্লিকেশনের জন্য শক্তি ব্যবস্থাপনা গুরুত্বপূর্ণ। কৌশল অন্তর্ভুক্ত:

1. লো-পাওয়ার মোড:অনেক সেন্সর সেন্সর রেজিস্টারের মাধ্যমে কনফিগারযোগ্য কম-পাওয়ার মোড সমর্থন করে।

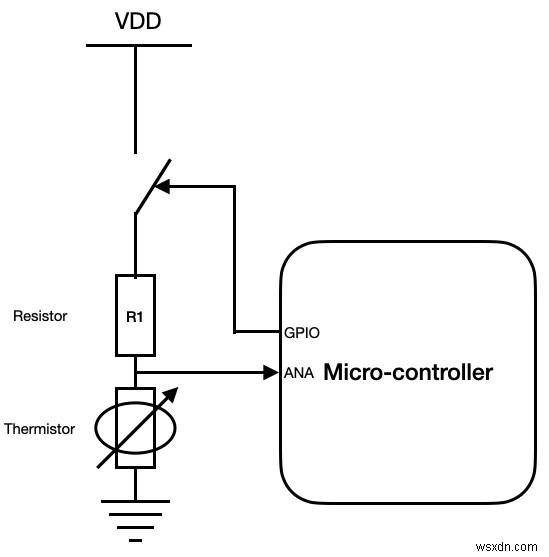

2. GPIO-নিয়ন্ত্রিত পাওয়ার সাইক্লিং (ডিউটি-সাইক্লিং):বিল্ট-ইন লো-পাওয়ার মোড ছাড়াই সেন্সরগুলির জন্য, মাইক্রোকন্ট্রোলার একটি GPIO পিন ব্যবহার করে সেন্সরের পাওয়ার লাইন টগল করতে পারে, শক্তি খরচ আরও কমিয়ে দেয়। নীচের চিত্র 3 একটি কাঁচা তাপমাত্রা সেন্সরের ডায়াগ্রাম দেখায় যার শক্তি MCU থেকে একটি GPIO ব্যবহার করে নিয়ন্ত্রিত হয়। উদাহরণস্বরূপ, স্লিপ মোডে একটি তাপমাত্রা সেন্সর শুধুমাত্র তখনই সক্রিয় করা যেতে পারে যখন তাপমাত্রা রিডিং প্রয়োজন হয়৷

উপরের কৌশলগুলি প্রয়োজনীয় ডেটা স্যাম্পলিং রেট এবং সেন্সর প্রতিক্রিয়াশীলতা বজায় রেখে শক্তির দক্ষ ব্যবহার নিশ্চিত করে৷

উচ্চ-স্তরের স্থাপত্যকে মাথায় রেখে, আমরা এখন প্রতিটি পাইপলাইনের উপাদানের বিশদ নকশায় ডুব দেব।

উপাদানের বিস্তারিত ডিজাইন

এই বিভাগে, আপনি সফ্টওয়্যার আর্কিটেকচার বিভাগে বর্ণিত সেন্সর পাইপলাইনের মূল উপাদানগুলির মধ্যে অনুসন্ধান করবেন৷

1. সেন্সর ড্রাইভার

সেন্সর ড্রাইভার স্মার্ট এবং কাঁচা সেন্সর উভয়ের জন্য যোগাযোগ, কনফিগারেশন, শক্তি এবং ডেটা অধিগ্রহণ পরিচালনার জন্য দায়ী৷

স্মার্ট সেন্সর ড্রাইভার:

1. কমিউনিকেশন ড্রাইভার:MCU-তে জেনেরিক I2C বা SPI ড্রাইভারগুলিকে সেন্সর-নির্দিষ্ট প্রয়োজনীয়তা যেমন 1-বাইট, 2-বাইট, বা 4-বাইট স্থানান্তরগুলি পরিচালনা করতে র্যাপার ফাংশন ব্যবহার করে অভিযোজিত করা যেতে পারে৷

2. কনফিগারেশন:সাধারণ কাজগুলির মধ্যে রয়েছে স্যাম্পলিং রেট সেট করা, ইন্টারাপ্ট কনফিগার করা, ফিফো বাফার পরিচালনা করা, এবং প্রয়োজনে ঘড়ির সেটিংস।

3. পাওয়ার ম্যানেজমেন্ট:এপিআইগুলিকে উচ্চতর সফ্টওয়্যার স্তরগুলিকে নির্দিষ্ট রেজিস্টারে লিখে বা অন্তর্নির্মিত পাওয়ার মোড ছাড়াই সেন্সরগুলির জন্য GPIO লাইনগুলি নিয়ন্ত্রণ করে পাওয়ার মোডগুলির মধ্যে সেন্সর স্থানান্তর করার অনুমতি দেওয়া উচিত৷

কাঁচা সেন্সর ড্রাইভার:

কাঁচা সেন্সরগুলির জন্য, ড্রাইভার প্রাথমিকভাবে শক্তি পরিচালনা করে, প্রায়শই GPIO-নিয়ন্ত্রিত টগলিংয়ের মাধ্যমে৷

2. ADC সাপোর্ট

ADC সমর্থন শুধুমাত্র কাঁচা সেন্সর জন্য প্রয়োজন. এই নিবন্ধে, আমরা SAR ADC-এর উপর ফোকাস করছি, যেগুলি সাধারণত মাইক্রোকন্ট্রোলারে এম্বেড করা থাকে।

এসএআর এডিসি কীভাবে কাজ করে?

একটি SAR ADC একটি এনালগ সংকেতকে একাধিক ঘড়ি চক্রের মাধ্যমে ডিজিটাল মানতে রূপান্তরিত করে, এর বিট রেজোলিউশনের সমান চক্রের সংখ্যা (উদাহরণস্বরূপ, একটি 10-বিট ADC-এর জন্য 10 চক্র)।

1. রেফারেন্স ভোল্টেজ (VRef):ADC পরিমাপ করতে পারে এমন সর্বাধিক ভোল্টেজের প্রতিনিধিত্ব করে। এই সীমা অতিক্রম করা অ্যানালগ সংকেতগুলি অবশ্যই ছোট করতে হবে৷

2. রেজোলিউশন:ক্ষুদ্রতম সনাক্তযোগ্য ভোল্টেজ পরিবর্তন নির্ধারণ করে। উদাহরণস্বরূপ, একটি 3.3V VRef সহ একটি 10-বিট ADC এর রেজোলিউশন 3.22 mV

$$V_{\text{Res}} =V_{\text{Ref}} /2^{10}$$

ADC ফলাফল একটি ডেটা রেজিস্টারে সংরক্ষিত হয়, যাকে তারপর অর্থপূর্ণ শারীরিক ইউনিটে স্কেল করা যেতে পারে।

3. স্কেলিং

স্কেলিং সেন্সরের প্রকারের উপর নির্ভর করে ADC গণনাকে অর্থপূর্ণ শারীরিক মানগুলিতে রূপান্তরিত করে, যেমন তাপমাত্রা (°C) বা ত্বরণ (g)। সেন্সর ডেটাশীটগুলি সাধারণত প্রয়োজনীয় সূত্র বা লুকআপ টেবিল সরবরাহ করে।

উদাহরণস্বরূপ, একটি কাঁচা তাপমাত্রা সেন্সর দ্বারা পরিমাপ করা একটি ভোল্টেজকে তাপমাত্রার মানতে রূপান্তর করার পদ্ধতিটি নীচে দেখানো হয়েছে:

$$V_{\text{Measured}} =Counts_{\text{ADC}} / 2^{10} * V_{\text{Ref}} \quad \text{(ADC কাউন্ট থেকে V_Measured পান)}$$

$$Temperature_{\text{Measured}} =V_{\text{Measured}} * T_{\text{C/mV}} \quad \text{(তাপমাত্রার শারীরিক মান পান)}$$

একইভাবে, একটি 3-অক্ষের অ্যাক্সিলেরোমিটার মানচিত্রগুলি X, Y, এবং Z অক্ষগুলিতে জি বা মিলি-জিতে ত্বরণের মান গণনা করে৷

4. ক্রমাঙ্কন

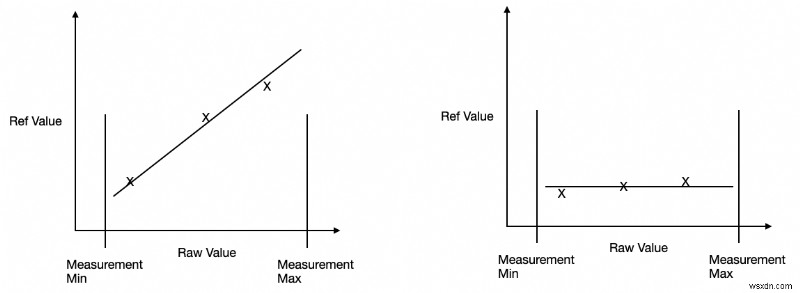

বাম দিকের উপরের চিত্রটি (4a) লাভ এবং অফসেটের সাথে ক্রমাঙ্কন দেখাচ্ছে, যখন ডানদিকে (4b) উপরের চিত্রটি নির্দিষ্ট অফসেটের সাথে ক্রমাঙ্কন দেখাচ্ছে৷

$$x_{\text{calibrated}} =লাভ * x_{\text{raw}} + অফসেট \quad \text{(চিত্র 4a - লিনিয়ার ক্রমাঙ্কন)}$$

$$x_{\text{calibrated}} =x_{\text{raw}} + অফসেট \quad \text{(চিত্র 4b - ফিক্সড অফসেট ক্যালিব্রেশন)}$$

ক্রমাঙ্কন নিশ্চিত করে যে সেন্সরের আউটপুট রেফারেন্স পরিমাপের সাথে সারিবদ্ধ, ডিজাইন, উপকরণ বা উত্পাদন দ্বারা প্রবর্তিত ত্রুটিগুলি সংশোধন করে৷

ত্রুটির প্রকার:

1. অফসেট ত্রুটি:প্রকৃত রেফারেন্স মান থেকে সেন্সরের আউটপুটের একটি ধ্রুবক বিচ্যুতি, ইনপুট মাত্রা নির্বিশেষে।

2. লাভের ত্রুটি:একটি আনুপাতিক ত্রুটি যেখানে সেন্সরের আউটপুট স্কেল প্রত্যাশিত মান থেকে বিচ্যুত হয়, যার ফলে আউটপুট ইনপুটের তুলনায় ভুলভাবে বৃদ্ধি বা হ্রাস পায়।

ক্রমাঙ্কন পদ্ধতি:

1. 2/3-পয়েন্ট ক্রমাঙ্কন:এই ধরনের ক্রমাঙ্কনের মধ্যে হয় কাঁচা মানের একটি নির্দিষ্ট অফসেট প্রয়োগ করা বা লাভ এবং অফসেট উভয়ই প্রয়োগ করা জড়িত থাকতে পারে। চিত্র 4a একটি লাভ/অফসেট ক্রমাঙ্কনের একটি উদাহরণ চিত্রিত করে, যখন চিত্র 4b অফসেট ক্রমাঙ্কন চিত্রিত করে। উভয় পরিসংখ্যানে, y-অক্ষ একটি সঠিক যন্ত্র দ্বারা পরিমাপ করা রেফারেন্স মানকে প্রতিনিধিত্ব করে, যখন x-অক্ষ ADC-এর পরে সেন্সর দ্বারা পরিমাপ করা কাঁচা মানকে উপস্থাপন করে৷

2. এন-পয়েন্ট ক্রমাঙ্কন:আরও জটিল, নন-লিনিয়ার ত্রুটি সংশোধনের জন্য একাধিক পয়েন্ট জড়িত।

বাস্তবায়ন:

1. ক্রমাঙ্কন পয়েন্টগুলি নির্ভুলতার জন্য সেন্সরের সম্পূর্ণ পরিমাপ পরিসরকে কভার করবে৷

2. একবার অনুমান করা হলে লাভ এবং অফসেটের মতো প্যারামিটারগুলিকে সিস্টেমে একটি অ-উদ্বায়ী মেমরিতে সংরক্ষণ করা হবে যাতে শক্তি চক্র জুড়ে ব্যবহার করা যায়।

5. ডেটা পোস্ট-প্রসেসিং

এই বিভাগে কভার করা পোস্ট-প্রসেসিং শব্দ এবং অবাঞ্ছিত সংকেত উপাদানগুলি অপসারণের বিষয়ে কথা বলে, যা ডেটা নির্ভরযোগ্যতা উন্নত করে৷

ফিল্টারিং

ফিল্টারিং হল ডেটা গুণমান উন্নত করার জন্য একটি সংকেত থেকে অবাঞ্ছিত ফ্রিকোয়েন্সি উপাদানগুলি সরানোর প্রক্রিয়া। বিভিন্ন ধরনের ফিল্টার আছে:

• লো-পাস ফিল্টার:উচ্চ-ফ্রিকোয়েন্সি শব্দ কমানোর সময় কম-ফ্রিকোয়েন্সি সিগন্যাল পাস করার অনুমতি দেয়।

• হাই-পাস ফিল্টার:কম-ফ্রিকোয়েন্সি শব্দ কমানোর সময় উচ্চ-ফ্রিকোয়েন্সি সিগন্যাল পাস করার অনুমতি দেয়। (উদাহরণস্বরূপ, অ্যাক্সিলোমিটার ডেটাতে মহাকর্ষীয় ত্বরণ)।

• ব্যান্ড-পাস ফিল্টার:একটি নির্দিষ্ট ফ্রিকোয়েন্সি সীমার মধ্যে শুধুমাত্র সংকেত ধরে রাখে, পছন্দসই ব্যান্ডের বাইরে নিম্ন এবং উচ্চতর উভয় ফ্রিকোয়েন্সি সরিয়ে দেয়।

এই ফিল্টারগুলি প্রায়শই FIR (Finite Impulse Response) বা IIR (Infinite Impulse Response) ফিল্টার হিসাবে প্রয়োগ করা হয়। IIR ফিল্টারগুলি কার্যকর করা সহজ এবং গণনাগতভাবে দক্ষ যখন FIR ফিল্টারগুলি গণনামূলকভাবে নিবিড় কিন্তু ফ্রিকোয়েন্সি প্রতিক্রিয়ার উপর তাদের আরও ভাল নিয়ন্ত্রণ রয়েছে৷

এখানে, আমরা একটি সাধারণ লো-পাস ফিল্টার অন্বেষণ করব যা এক্সপোনেনশিয়াল মুভিং এভারেজ (EMA), এক ধরনের IIR ফিল্টার নামে পরিচিত। একটি চলমান গড় ফিল্টার হল একটি গাণিতিক কৌশল যা দীর্ঘমেয়াদী প্রবণতা হাইলাইট করার সময় স্বল্প-মেয়াদী ওঠানামাকে মসৃণ করে৷

অন্যান্য চলমান গড় ফিল্টারগুলির থেকে ভিন্ন, EMA এর একটি বাফার বজায় রাখার প্রয়োজন হয় না, এটিকে আরও মেমরি-দক্ষ করে তোলে। এটি এখনও মসৃণ করার সময় ডেটা পরিবর্তনের জন্য আরও প্রতিক্রিয়াশীল, এটিকে রিয়েল-টাইম ফিল্টারিংয়ের জন্য উপযুক্ত করে তোলে। EMA সাম্প্রতিক ডেটা নমুনাগুলিকে পুরানোগুলির তুলনায় বেশি ওজন নির্ধারণ করে, এটিকে সেন্সর রিডিংয়ের পরিবর্তনগুলির সাথে দ্রুত খাপ খাইয়ে নিতে দেয়৷

EMA এইভাবে গণনা করা যেতে পারে:

$$EMA_{\text{t}} =\alpha * x_{\text{t}} + (1 - \alpha) * EMA_{\text{t - 1}}$$

$$\alpha =2 / (N + 1) \quad \text{(মসৃণকরণ ফ্যাক্টর, N - ফিল্টার উইন্ডোর আকার)}$$

$$EMA_{\text{t}} \quad \text{(বর্তমান পুনরাবৃত্তিতে সূচকীয় মুভিং এভারেজ)}$$

$$x_{\text{t}} \quad \text{(বর্তমান পুনরাবৃত্তিতে নতুন ডেটা নমুনা)}$$

$$EMA_{\text{t - 1}} \quad \text{(শেষ পুনরাবৃত্তিতে এক্সপোনেনশিয়াল মুভিং এভারেজ)}$$

এখন যেহেতু আমরা এক্সপোনেনশিয়াল মুভিং এভারেজ (EMA) ফিল্টার বুঝতে পারি, একটি অ্যাপ্লিকেশনের জন্য এটি টিউন করার সময় এখানে দুটি মূল বিষয় বিবেচনা করতে হবে:

• মসৃণতা বনাম প্রতিক্রিয়াশীলতা:একটি উচ্চতর স্মুথিং ফ্যাক্টর (1 এর কাছাকাছি, ছোট ফিল্টার উইন্ডোর আকার) সাম্প্রতিক ডেটাতে বেশি ওজন দেয়, যা ফিল্টারটিকে পরিবর্তনের জন্য আরও প্রতিক্রিয়াশীল করে তোলে কিন্তু শব্দ কমানোর ক্ষেত্রে কম কার্যকর। একটি কম স্মুথিং ফ্যাক্টর (0 এর কাছাকাছি, বড় ফিল্টার উইন্ডোর আকার) ভাল শব্দ হ্রাস প্রদান করে তবে ডেটা পরিবর্তনের জন্য আরও ধীরে ধীরে প্রতিক্রিয়া দেখায়।

• অ্যাপ্লিকেশন-নির্দিষ্ট টিউনিং:স্যাম্পলিং রেট, সেন্সর সংবেদনশীলতা এবং প্রয়োগের প্রয়োজনীয়তার উপর ভিত্তি করে স্মুথিং ফ্যাক্টরটি বেছে নেওয়া উচিত। রিয়েল-টাইম সিস্টেমের জন্য প্রায়ই দ্রুত প্রতিক্রিয়াশীলতা এবং স্থিতিশীল আউটপুটের মধ্যে ভারসাম্য প্রয়োজন।

এখানে EMA এর জন্য একটি কোড নমুনা রয়েছে:

#include <stdio.h>
#include <stdint.h>
// Exponential Moving Average (EMA) filter implementation
#define FILTER_WINDOW 5
// Function to calculate EMA
float calculateEMA(float ema, float new_value, float alpha) {
 return (alpha * new_value) + (1 - alpha) * ema;
}
int main() {
 float sensorReadings[] = {26.0, 27.5, 28.2, 27.0, 26.8, 26.5, 27.2};
 int numReadings = sizeof(sensorReadings) / sizeof(sensorReadings[0]);
 float alpha = 2.0f / (FILTER_WINDOW + 1); // Standard EMA formula
 float ema = sensorReadings[0]; // Initialize EMA with the first reading
 printf("EMA Filtered Sensor Data:\n");
 for (int i = 0; i < numReadings; i++) {
 ema = calculateEMA(ema, sensorReadings[i], alpha);
 printf("Reading %d: Raw = %.2f, EMA = %.2f\n", i + 1, sensorReadings[i], ema);
 }
 return 0;
}

উপসংহার

সংক্ষেপে, সেন্সর হল আধুনিক স্মার্ট ডিভাইসের মেরুদণ্ড, যা ভৌত জগত এবং ডিজিটাল সিস্টেমের মধ্যে ব্যবধান দূর করে। কনজিউমার ইলেকট্রনিক্স থেকে ইন্ডাস্ট্রিয়াল অটোমেশন এবং মেডিকেল ডিভাইস পর্যন্ত, তারা ডিভাইসগুলিকে তাদের পরিবেশ উপলব্ধি করতে এবং ইন্টারঅ্যাক্ট করতে সক্ষম করে।

সেন্সরগুলি কীভাবে কাজ করে, তাদের ডেটা পাইপলাইনের উপাদানগুলি এবং মাইক্রোকন্ট্রোলারগুলির সাথে তাদের সংহতকরণ প্রকৌশলী এবং শৌখিনদের জন্য একইভাবে প্রয়োজনীয়। কার্যকরী পাইপলাইন ডিজাইন করার মাধ্যমে, বিকাশকারীরা সঠিক, পরিষ্কার এবং নির্ভরযোগ্য ডেটা নিশ্চিত করতে পারে, সিস্টেমগুলিকে কার্যক্ষমতা এবং শক্তি দক্ষতার লক্ষ্যগুলি পূরণ করতে সক্ষম করে৷

আপনার যদি প্রশ্ন থাকে বা এই বিষয়ে আরও কথা বলতে চান, তাহলে নির্দ্বিধায় Twitter বা LinkedIn-এ যোগাযোগ করুন। সংযোগ করতে সর্বদা খুশি।

বিনামূল্যে কোড শিখুন. freeCodeCamp-এর ওপেন সোর্স পাঠ্যক্রম 40,000-এরও বেশি লোককে ডেভেলপার হিসেবে চাকরি পেতে সাহায্য করেছে। শুরু করুন
