গ্রাহকের কাছ থেকে কল পেয়ে আমি উপরে বর্ণিত সমস্যা সমাধানের জন্য তার সাইট পরিদর্শন করেছি৷

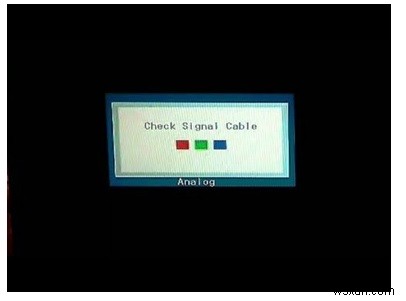

আমি পিসি এবং মনিটর চালু করেছি আমি একক বুটিং বিপ শুনতে পাচ্ছি এবং সবুজ LED (পাওয়ার ইন্ডিকেটর) আলো চালু আছে, লাল LED (HDD) জ্বলজ্বল করছে। কিন্তু মনিটরের পাওয়ার লাইট নীল হয়ে যায় এবং তাৎক্ষণিকভাবে কমলা হয়ে যায় এবং স্ক্রীনে "সিগন্যাল ক্যাবল চেক করুন" ত্রুটি দেখা দেয়।
তার মানে মনিটর সিপিইউ থেকে সিগন্যাল পাচ্ছে না। এই মনিটরের কারণে লজিক বোর্ড স্ক্রীনটিকে স্ট্যান্ডবাই মোডে রাখে।

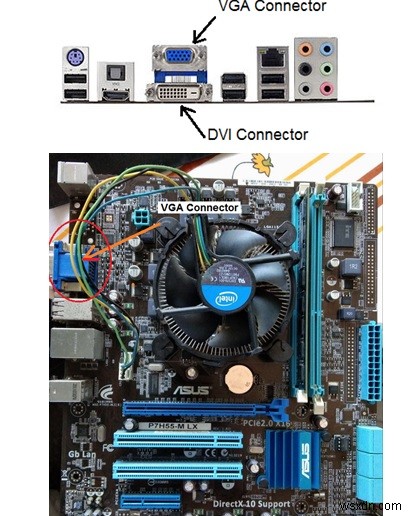

এই প্রক্রিয়াটি নিশ্চিত করে যে প্রসেসর ইউনিট ঠিক আছে সেখানে VGA ডিসপ্লে ক্যাবল বা মনিটর নিজেই সমস্যা আছে৷
আরও নির্ণয় আমি অপসারণের জন্য ডিসপ্লে ক্যাবলটি ধরে রেখেছিলাম এবং হঠাৎ এটিকে আবার চাপলে আমি মনিটরে ডেস্কটপ স্ক্রীনের ছবি পেয়েছিলাম আমি ভেবেছিলাম এটি কেবল আলগা সংযোগ ছিল। গ্রাহক মনিটরটিকে ফোল্ডিং টেবিলের উপর রেখেছেন তাই এটিকে আমি সিপিইউ ধারণ করা বাক্সের নীচে আবার রেখেছি এবং সামান্য জার্কে মনিটরের স্ক্রিনে একই ত্রুটি দেখা যাচ্ছে। আমি ভেবেছিলাম এটি আবার আলগা হয়ে গেছে তাই আমি কেবল আবার ফিট করেছি এবং ডিসপ্লে দেখা যাচ্ছে এবং আবার বন্ধ হয়ে গেছে।
এইবার আমি পিসিতে মাদারবোর্ড ভিজিএ পোর্টের কানেক্টরটি ধরে রেখেছি এবং কেবলমাত্র কেবলটি ঝাঁকুনি দিয়েছি কিন্তু স্ক্রিনে কোনও প্রভাব নেই যার মানে তারের ঠিক আছে বলে মনে হচ্ছে কোন বিরতি নেই বা তারটি ক্ষতিগ্রস্থ হয়েছে। এখন আমি কেবল সংযোগকারীকে ধরে রেখে সামান্য নড়াচড়া করেছি এবং মাদারবোর্ড ভিজিএ পোর্টে চলাচলের সাথে সমস্যাটি পুনরাবৃত্তি হচ্ছে।

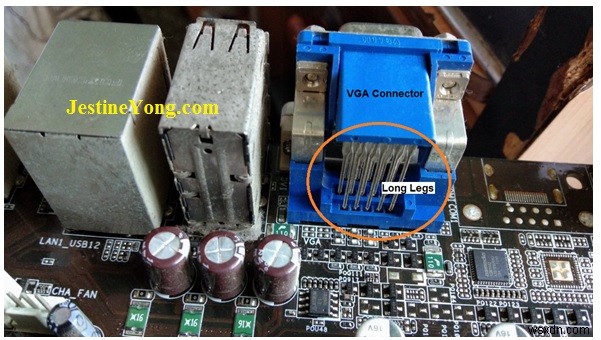

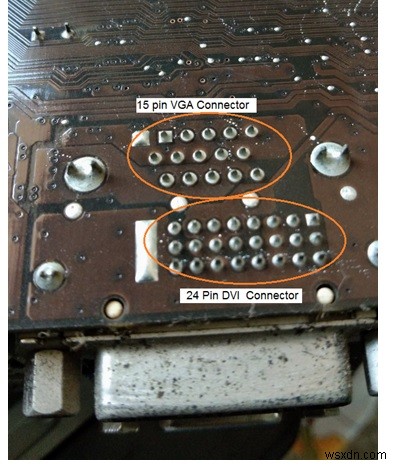

এবার পিসি অফ করে দিলাম। আরও পরিদর্শন করে আমি দেখতে পেলাম যে ভিজিএ পোর্ট টিপতে গিয়ে পিছিয়ে যাচ্ছে তার মানে মাদারবোর্ডে সমস্যা। আরও পরীক্ষার জন্য আমি পিসি কেস থেকে মাদারবোর্ডটি সরিয়ে দিয়েছি এবং মাদারবোর্ড ভিজিএ সংযোগকারী পরিদর্শন করেছি মনে হচ্ছে কোন শারীরিক ক্ষতি পাওয়া যায়নি। এখন সোল্ডার সাইড থেকে চেক করলে শুকনো সোল্ডারের কোন চিহ্ন নেই। আবার সংযোগকারীকে চাপ দিলেও এটির নড়াচড়া রয়েছে কারণ এটির লম্বা পা রয়েছে এবং এটি বসন্তের মতো অনুভূতি দেয়।
কিন্তু আমি নিশ্চিত যে এই সংযোগকারীর নড়াচড়ার পরে ডিসপ্লে আসবে। এই ধরণের বোর্ডগুলিতে আমার অতীত অভিজ্ঞতার দ্বারা আমি উপসংহারে পৌঁছেছি যে এই সংযোগকারীর চারপাশে কোথাও শুকনো সোল্ডার রয়েছে। এটি আপনি এমনকি মাইক্রোস্কোপের নীচে খুঁজে পাবেন না। কারণ এই ধরনের মাদারবোর্ডগুলি মাল্টি লেয়ার PCB-তে তৈরি করা হয় তাই উপরের দিকে এবং নিচের দিকে এটি আপনাকে ড্রাই সোল্ডারের কোনো চিহ্ন দেখাবে না তবে দুটি লেয়ার জয়েন্টের মধ্যে ড্রাই সোল্ডার থাকতে পারে।

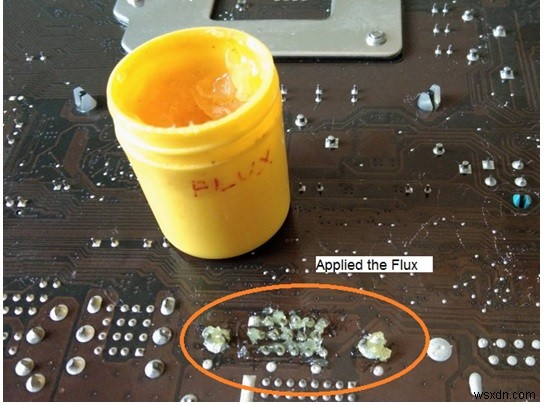

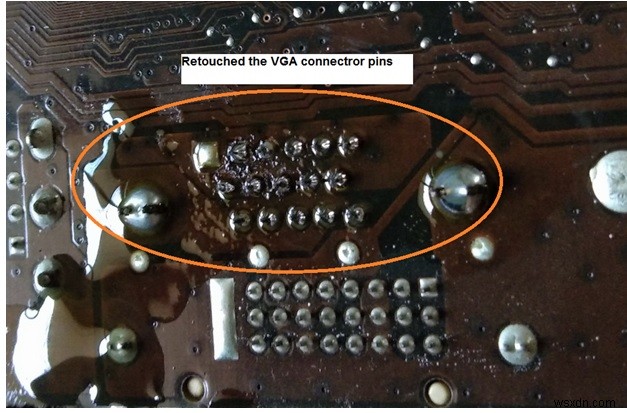

রিটাচ করার আগে সোল্ডারগুলি প্রবাহ প্রয়োগ করে। কারণ বোর্ডে বেশি গরম করলে সংযোগকারীর নিচে থাকা PCB-তে পাতলা চিহ্নগুলো ক্ষতিগ্রস্ত হতে পারে।
IPA দিয়ে পরিষ্কার করার পরে আমি পরীক্ষার জন্য পিসি পুনরায় একত্রিত করেছি এবং এবার আমি পাওয়ার সুইচ এবং মনিটর স্ক্রীন টিপেছি যা বুটিং প্রক্রিয়া দেখাচ্ছে। এখন পরীক্ষার জন্য পূর্ববর্তী সমস্ত প্রক্রিয়া আমি কেবল এবং ভিজিএ সংযোগকারী নিজেই ঝাঁকিয়ে নিশ্চিত করার জন্য পুনরাবৃত্তি করেছি কিন্তু এইবার কোন সংকেত ক্ষতি নেই।
আমি উপরে উল্লেখ করেছি যে গ্রাহকের ফোল্ডিং টেবিল রয়েছে তারা প্রতিদিন মনিটরটিকে সাইড বক্সের আকারে বাইরের টেবিলে নিয়ে যায় এবং তারের জোরে টেনে নেওয়ার কারণে সংযোগকারী ক্ষতিগ্রস্ত হতে পারে এবং মাদারবোর্ড সংযোগকারী ক্ষতিগ্রস্ত হতে পারে।
এই নিবন্ধটি আপনার জন্য তৈরি করেছেন যোগেশ পাঞ্চাল যিনি মুম্বাই ভারতে কম্পিউটার হার্ডওয়্যার ইঞ্জিনিয়ার হিসাবে কাজ করেন৷
