27 নভেম্বর, 2021
-এ জেস্টিন ইয়ং লিখেছেন
আপনি যদি মেইনবোর্ডের অনেকগুলি একই মডেল মেরামত করেন তবে এটির সমস্যা সমাধানের প্রচুর উপায় রয়েছে। একটি উপায় হল ডিভাইসে পাওয়ার করা এবং মেইনবোর্ডের বিভিন্ন পয়েন্টে ডিসি ভোল্টেজ পরিমাপ করা। আপনাকে নীচের ছবির মতো ভোল্টেজ চিহ্নিত করতে হবে:

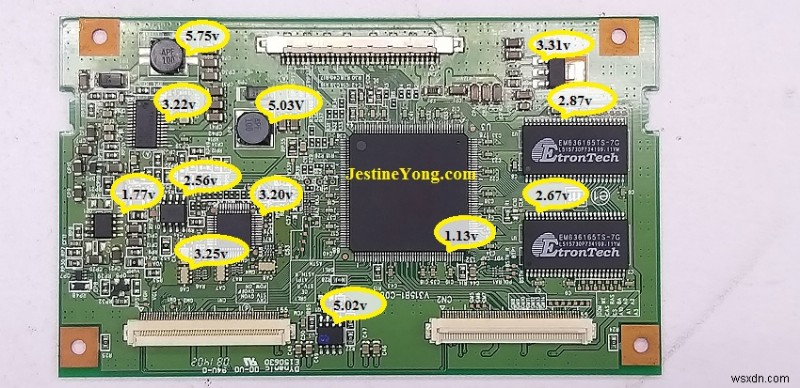

একটি TV Tcon বোর্ডে বিভিন্ন পরীক্ষার পয়েন্টে চিহ্নিত DC ভোল্টেজের সাধারণ উদাহরণ৷
সুবিধা
1) একবার আপনি মেইনবোর্ডের গুরুত্বপূর্ণ পয়েন্টগুলি নেওয়া হয়ে গেলে, আপনি পরীক্ষার অধীনে বোর্ডের সাথে এটি তুলনা করতে পারেন। যদি আপনি এমন কোনো বিন্দু খুঁজে পান যা আপনার চিহ্নিত করা মান থেকে ভিন্ন, তাহলে আপনি পুরো মেইনবোর্ডের পরিবর্তে সেই সন্দেহজনক এলাকায় সমস্যা সমাধান করা শুরু করতে পারেন যা খুবই সময়সাপেক্ষ।
2) এটি অনেক সমস্যা সমাধানের সময় বাঁচায় কারণ এখন আপনি জানেন যে আপনার কোথায় পরীক্ষা করা উচিত এবং আপনি চিহ্নিত পয়েন্টগুলিতে কী ডিসি ভোল্টেজ আশা করবেন
3) আপনি বিভিন্ন পরীক্ষার পয়েন্টে ডিসি ভোল্টেজ চিহ্নিত করার দক্ষতা শিখতে পারবেন এবং অনেক বেশি আত্মবিশ্বাসের সাথে অন্য ধরনের মেইনবোর্ডে এটি প্রয়োগ করতে পারবেন।
অসুবিধা
1) আপনি যদি এমন একটি কোম্পানির জন্য কাজ না করেন যেটি একই ডিভাইস বিতরণ করে, তাহলে ভোল্টেজটি চিহ্নিত করা মূল্যবান নয় কারণ বাজারে হাজার হাজার বিভিন্ন ধরণের মেইনবোর্ড রয়েছে এবং আপনি সমস্ত মেইনবোর্ড চিহ্নিত করতে পারেন না৷
2) সমস্ত গুরুত্বপূর্ণ ভোল্টেজগুলি পরিমাপ করতে এবং চিহ্নিত করতে সময় লাগে
3) বিভিন্ন পয়েন্টের প্রাথমিক পরিমাপের সময়, আপনি যদি যথেষ্ট সতর্ক না হন তবে আপনি আপনার পরীক্ষার প্রোবগুলিকে আইসি এবং সার্কিটের অন্যান্য উপাদানগুলির সংলগ্ন পিনগুলিতে সংক্ষিপ্ত করতে পারেন৷
4) আপনি যে সার্কিট ফাংশনগুলি পরিমাপ করছেন তা বোঝার জন্য আপনার সময় লাগতে পারে কারণ কেউ তাদের পছন্দ মতো কোনও পয়েন্টে একটি পরীক্ষা প্রোব রাখতে পারে না। সবচেয়ে খারাপ, আপনি যে ডিস্ট্রিবিউটর কোম্পানির জন্য কাজ করছেন তার কাছে সেই নির্দিষ্ট ডিভাইস বা সরঞ্জামের জন্য কোনো পরিকল্পিত চিত্র না থাকলে।
5) ত্রুটিপূর্ণ কিছু সার্কিট এখনও নির্দিষ্ট পয়েন্টে ভাল ডিসি ভোল্টেজ দেখাতে পারে তাই আপনি সমস্যার সঠিক বিন্দুতে সনাক্ত করতে সক্ষম হবেন না।
উপসংহার- আপনি যদি ইলেকট্রনিক্স তত্ত্ব সম্পর্কে জ্ঞানী হন এবং আপনার কাছে অতিরিক্ত সময় থাকে তবে আপনি ডিসি ভোল্টেজ পরীক্ষার পয়েন্টের বাইরে পরিমাপ করতে পারেন। এর মানে ডিসি ভোল্টেজের পাশে, আপনি ফ্রিকোয়েন্সি, ডিজিটাল সিগন্যাল, ক্যাপচার করা ওয়েভফর্ম এবং ইত্যাদি পরিমাপ করতে পারেন। মেইনবোর্ডের বিভিন্ন পয়েন্টে আপনি যত বেশি আলাদা সিগন্যাল পরিমাপ করতে পারবেন তত দ্রুত আপনি ত্রুটিটি চিহ্নিত করতে সক্ষম হবেন। আপনি একটি ভাল এবং খারাপ মেইনবোর্ডের মধ্যে স্বাক্ষর তুলনা করতে বিশেষ পরীক্ষার সরঞ্জাম ব্যবহার করতে পারেন। আপনার প্রিয় টেস্টিং পয়েন্ট পদ্ধতি কি? অথবা আপনার কাছে একটি মেইনবোর্ড সমস্যা সমাধানের জন্য অন্য বিশেষ পদ্ধতি আছে? নীচে আপনার মন্তব্য পোস্ট করুন যে এই বিষয় সম্পর্কিত. ধন্যবাদ!
এই নিবন্ধটি জেস্টিন ইয়ং দ্বারা আপনার জন্য আনা হয়েছে. তিনি কুয়ালালামপুর মালয়েশিয়া থেকে এসেছেন এবং তিনি ইলেকট্রনিক্স মেরামত পছন্দ করতেন এবং ইলেকট্রনিক্স মেরামতের তথ্য সম্পর্কে ব্লগিং করতেন। তিনি বিখ্যাত বেসিক ইলেকট্রনিক্স মেরামত-এর লেখক এবং SMPS রিপেয়ার ইবুক . এছাড়াও তিনি একজন প্রশিক্ষক এবং Noahtech ইলেকট্রনিক্স প্রশিক্ষণ কেন্দ্রে ইলেকট্রনিক্স মেরামতের কোর্স পরিচালনা করেন .
