17 মে, 2025
-এ জেস্টিন ইয়ং দ্বারা

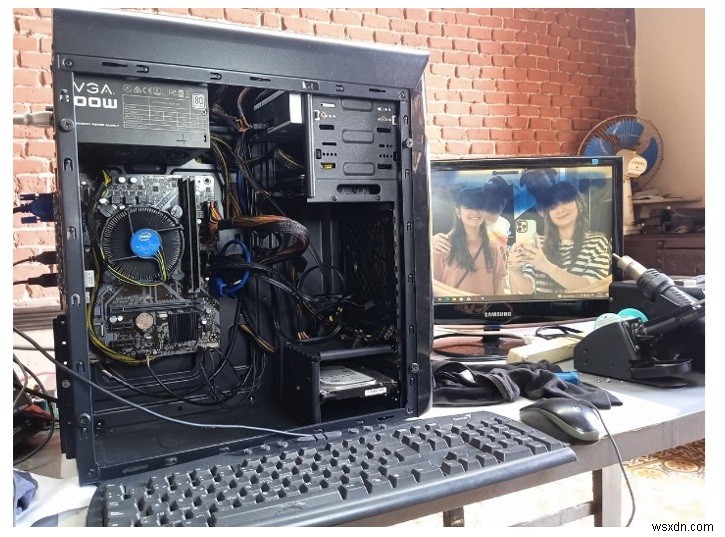

এই পিসিটি ওয়ার্কশপে আনা হয়েছিল কারণ এটি চালু ছিল না। প্রথমত, পাওয়ার সাপ্লাই চেক করা হয়েছিল এবং এটি কাজ করছে না৷
৷
পাওয়ার সাপ্লাই ক্যাবিনেট থেকে বের করা হয়েছিল।

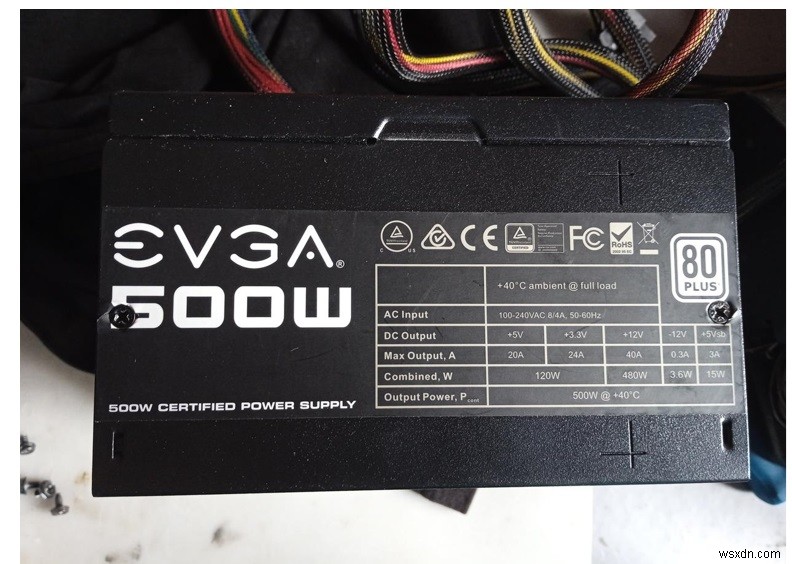

এটি ছিল একটি ব্যয়বহুল SMPS, একটি 500w EVGA সার্টিফাইড পাওয়ার সাপ্লাই 80 প্লাস (সাদা)। তারপর এটি বিবেচনায় নেওয়া এবং ক্ষতিপূরণ চালানোর জন্য অসম্ভব কাজ করা প্রয়োজন ছিল। প্রচেষ্টা যাইহোক মূল্যবান হবে.

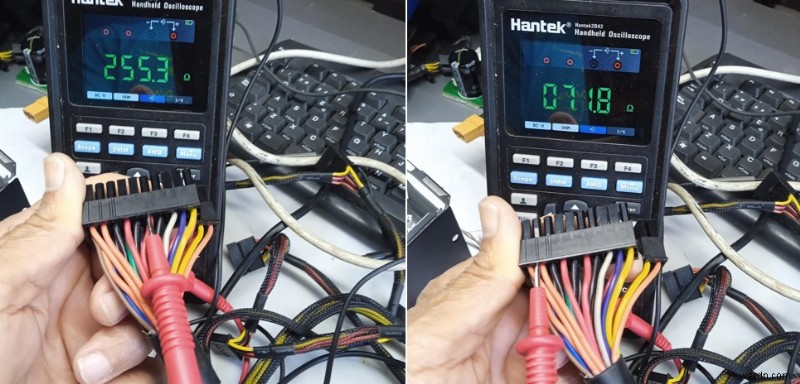

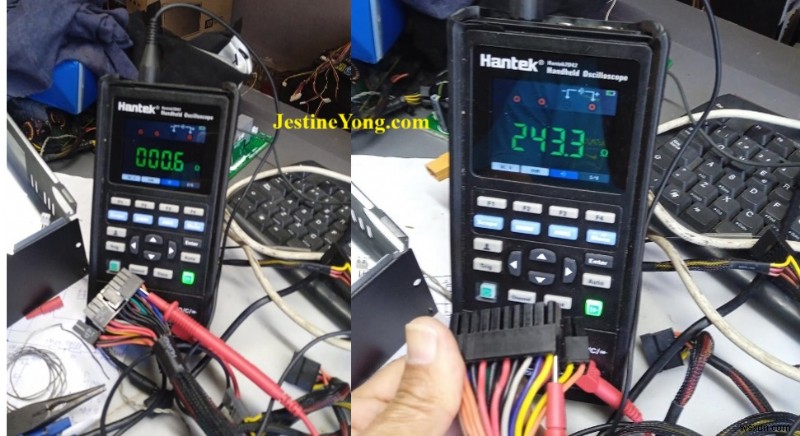

পিসির এসএমপিএস মেরামতের ক্ষেত্রে আমার নিজের মতে খুব সুবিধাজনক একটি পদ্ধতি প্রয়োগ করার সিদ্ধান্ত নেওয়া হয়েছিল, এবং তারপরে মেরামতটি আমার মনের মতো সহজ হয়ে ওঠে। ডিজিটাল মাল্টিমিটারটি সমস্ত ভি-আউট পরীক্ষা করার জন্য ধারাবাহিকতা স্কেলে নির্বাচন করা হয়েছিল। কিছু ছবি এখানে দেখানো হয়েছে।

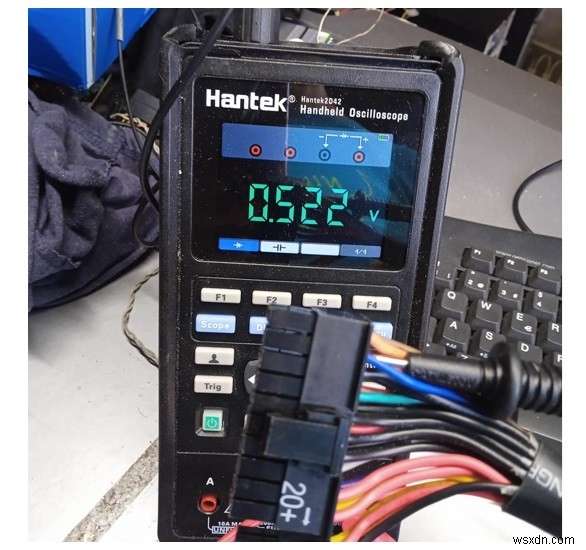

এটি দেখা যায়, নীল তারের মধ্যে একটি ছোট ছিল (-12v)। সময় ছিল SMPS নিরস্ত্র করার এবং এই নীল তারের বিপরীত প্রকৌশল করার।

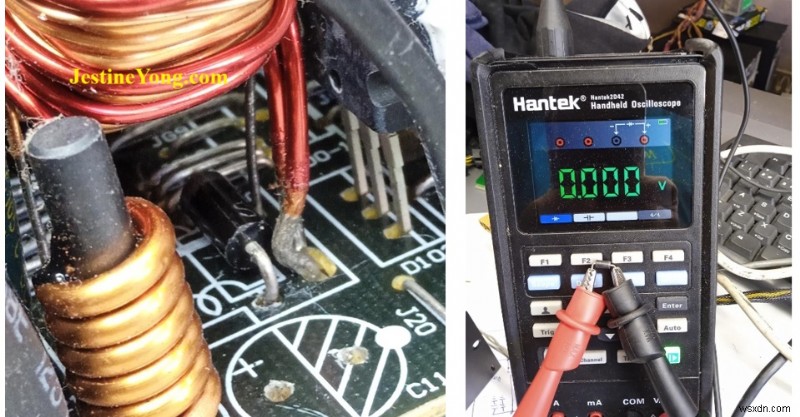

কখন হয়ে গেল, জানেন কি? সেখানে একটি স্কোটকি ডায়োড ছোট করা হয়েছে, যেমনটি পরবর্তী ছবিতে দেখা যাবে।
এটি ছিল একটি SR 2100:SCHOTTKY BARRIER RECTIFIER ভোল্টেজ রেঞ্জ - 20 থেকে 200 V বর্তমান - 2 A. ওয়েবে সার্ফিং করে ডেটাশিটটি পাওয়া যাবে৷ এটি একটি অনুরূপ SB2100:2.0A SCHOTTKY BARRIER DIODE-এর জন্য প্রতিস্থাপিত হয়েছিল৷
একবার এটি PCB-তে সংযুক্ত হয়ে গেলে, শর্টটি চলে গিয়েছিল, যেমনটি পরবর্তী ফটোতে দেখানো হয়েছে।

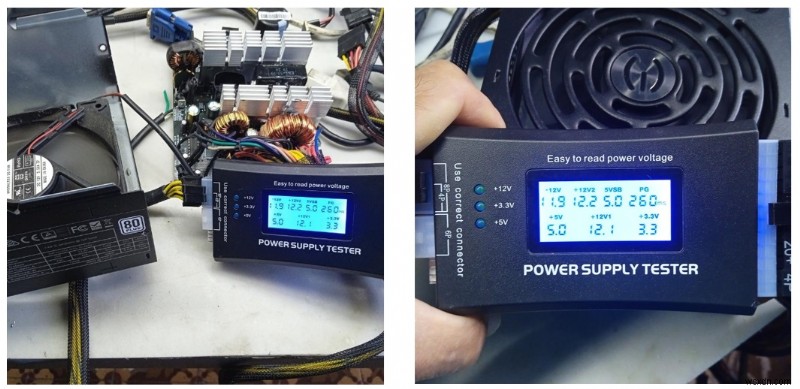

তারপরে পাওয়ার সাপ্লাই টেস্টার দিয়ে এসএমপিএস পরীক্ষা করা হয়েছিল এবং চলুন চূড়ান্ত ফলাফল দেখা যাক।

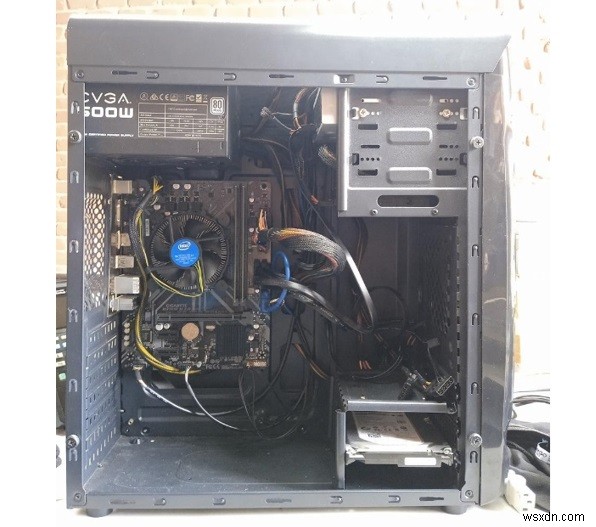

SMPS তার জায়গায় ঢোকানো হয়েছে এবং PC ঠিকঠাক কাজ করতে শুরু করেছে, যেমনটা প্রত্যাশিত ছিল।
এই সহজ কিন্তু মূল্যবান মেরামতটি আমার কাছে সন্তোষজনক ছিল কারণ আরেকটি ব্যয়বহুল ডিভাইস সংরক্ষণ করা হয়েছিল।
পিসি এখন পর্যন্ত কয়েক মাস ধরে ঠিকঠাক কাজ করছে।
এই নিবন্ধটি আপনার জন্য প্রস্তুত করেছেন হাম্বারতো রদ্রিগেজ, কিউবা থেকে আমাদের একজন 'মাস্টার লেখক'৷
নীচের সামাজিক বোতামে ক্লিক করে একটি সমর্থন দিন. পোস্টে আপনার প্রতিক্রিয়া স্বাগত জানাই. দয়া করে মন্তব্যে এটি ছেড়ে দিন৷
৷P.S- আপনি যদি এটি পড়ে উপভোগ করেন, এখানে ক্লিক করুন আমার ব্লগে সাবস্ক্রাইব করতে (ফ্রি সাবস্ক্রিপশন)। এইভাবে, আপনি কখনই একটি পোস্ট মিস করবেন না। এছাড়াও আপনি এই ওয়েবসাইট লিঙ্কটি আপনার বন্ধু এবং সহকর্মীদের কাছে ফরোয়ার্ড করতে পারেন-ধন্যবাদ!
আপনি ASUS H81M-A 4th Generation এর মেরামত এর উপর তার আগের নিবন্ধটি দেখতে পারেন
