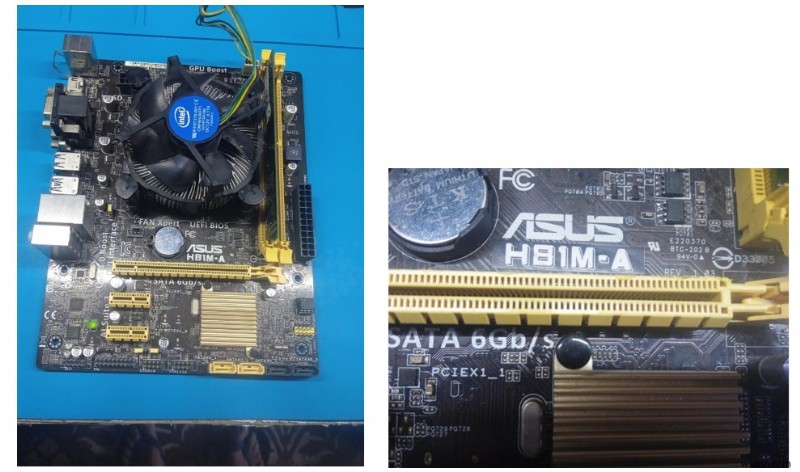

এসাস মাদারবোর্ড H81M-A Rev.:1.03, ৪র্থ প্রজেনারেশনটি ওয়ার্কশপে লাইয়া হয়েছিল কারণ এটি পুরোপুরি ডেড ছিল।
প্রথমে এই মোবোর বোর্ডভিউ খোলা হয় এবং রিপেয়ারিং শুরু করা হয়। একটি এনার্জাইজড SMPS সংযুক্ত করা হয় এবং +5VSB (স্ট্যান্ডবাই) উপস্থিত ছিল। এই ডায়াগ্রামে এই +5VSB SMPS দ্বারা সরবরাহ করা হয়।

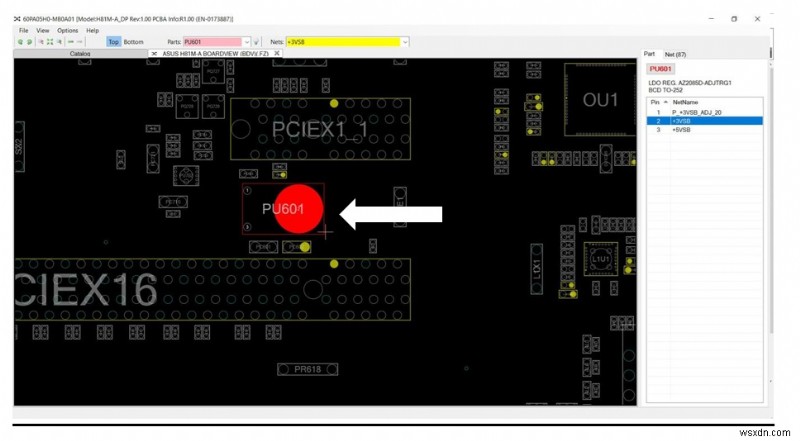

পরবর্তী ধাপটি ছিল +3VSB চেক করা, যা LDO REG. AZ2085D, PU601 দ্বারা জেনারেট করা হয় ডায়াগ্রামে।

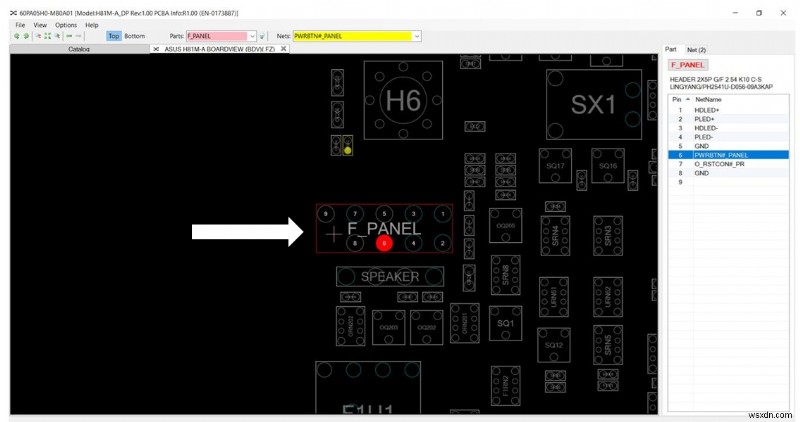

এই ভোল্টেজ উপস্থিত ছিল, এ পর্যন্ত সব ঠিক ছিল, কিন্তু যখন F_Panel-এর পিন ৬ এবং ৮ জাম্প করে মোবো অন করা হয়, এটি একটি লুপে শুরু হয়ে গেল, যা অবশ্যই একটি খারাপ সংকেত ছিল।
বিভিন্ন পাওয়ার সাপ্লাইর v-out ক্রমবদ্ধভাবে টেস্ট করতে হয়। প্রথমটি ছিল RAM, ১.৫ভি উপস্থিত ছিল। পরের পাওয়ার সাপ্লাই যা বিবেচনা করতে হয় তা ছিল N-MOSFET PH7730DL (P701), এবং এখানে একটি অদ্ভুত আচরণ ঘটছিল। পরের ছবিটি বিশ্লেষণ করা যাক।

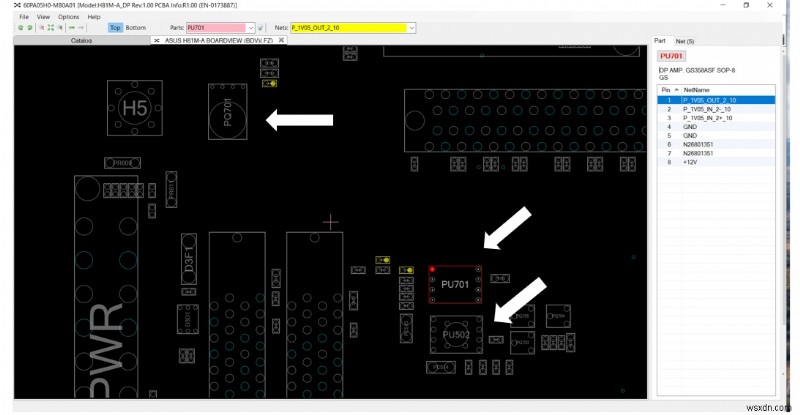

PQ701-এর ড্রেইনে PU502 LIN REG. RT9045GSP দ্বারা সরবরাহকৃত +1.5VDUAL উপস্থিত ছিল, এ পর্যন্ত সব ঠিক ছিল। কিন্তু এই MOSFET-এ সোর্স পিনগুলোতে (পিন ১, ২ এবং ৩) কোনো v-out ছিল না। সার্কিট বিশ্লেষণ করলে একটি фаতাল ত্রুটি পাওয়া গেল, গেটে কোনো পোলারাইজেশন ছিল না।

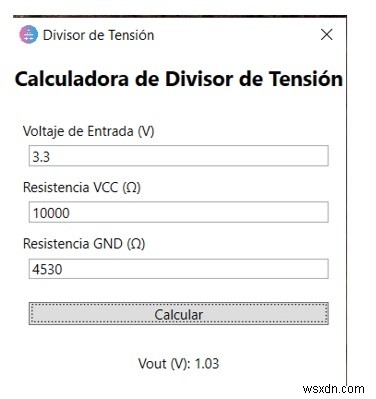

এই ভোল্টেজটি PU701, OP AMP. GS358ASF দ্বারা সরবরাহ করা উচিত ছিল, এই IC-এর পিন ৩-এ ১.০৪ভি ছিল (পরের ছবিতে দেখানো হয়েছে), কিন্তু পিন ২-এ কোনো ভোল্টেজ ছিল না।

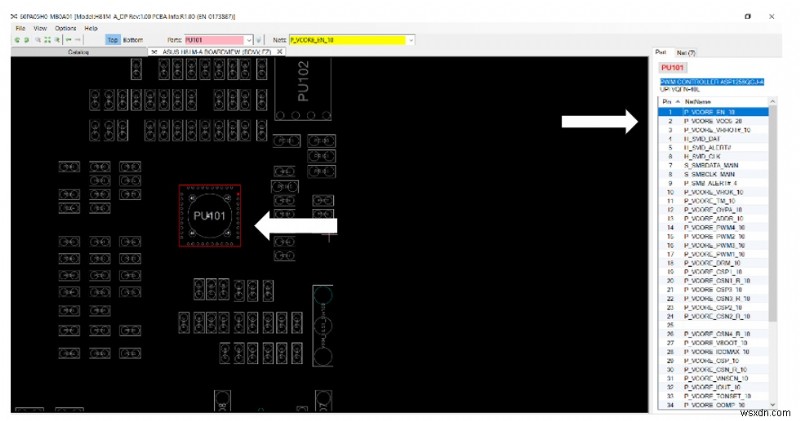

এই IC একটি কম্পারেটর হিসেবে কাজ করে, কিন্তু এটি সেইভাবে পারফর্ম করছিল না, তাই এটি একটি নতুন দিয়ে বদলি দেয়া হয়। এখন মোবো শুরু হয় এবং PCH ১.০৫ভি দিয়ে সরবরাহ পেল, কিন্তু সিস্টেম বন্ধ হয়ে গেল এবং কোনো লুপ নেই। এই সময় একটি নতুন আচরণ দেখা দিল তাই PWM CONTROLLER ASP1258QGJ-A (PU101) চেক করার সময় এসেছে।

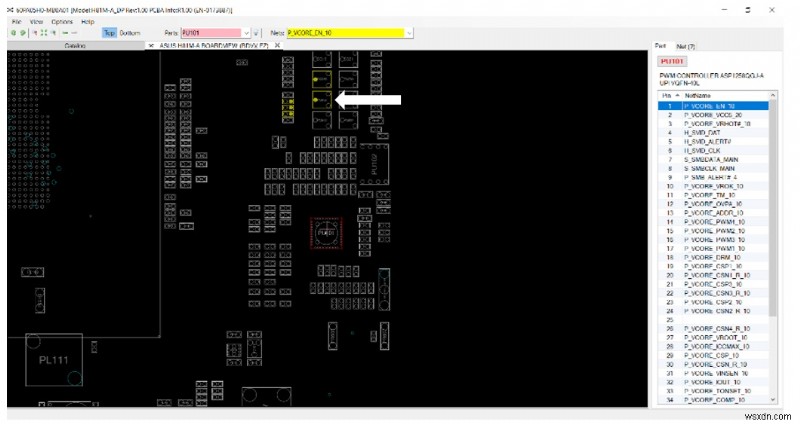

এই IC-এর পিন ২ (P_VCORE_VCC5_20)-এ +5ভি ছিল, কিন্তু পিন ১ (P_VCORE_EN_10)-এ কোনো ভোল্টেজ ছিল না। সার্কিট বিশ্লেষণ করলে একটি ট্রানজিস্টর খারাপ কন্ডিশনে পাওয়া গেল, যা সঠিক সময়ে অন না হয়ে +3.3ভি এনাবেলকে GND-তে কন্ডাক্ট করছিল।
এই ট্রানজিস্টরটি ডায়াগ্রামে PQ802: NPN METR3904-G। এটি বদলি দিয়ে সবকিছু স্বাভাবিক হয়ে গেল।

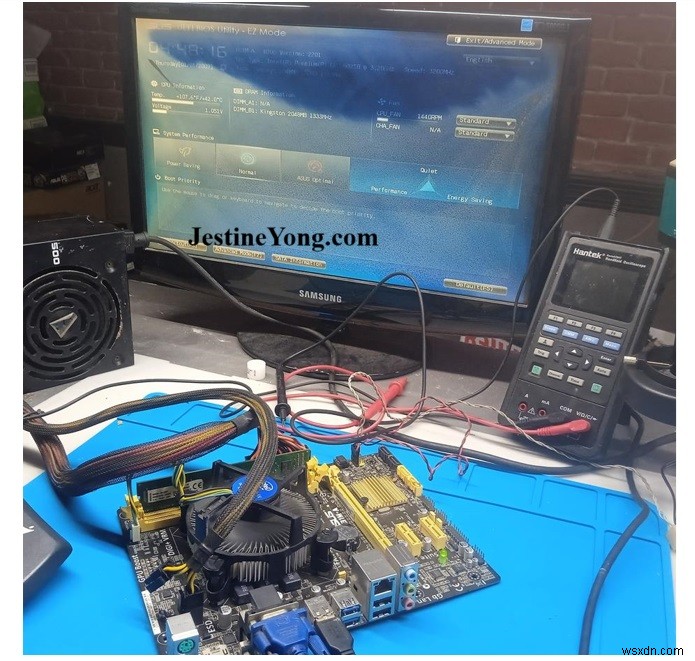

UP-এর জন্য থার্মাল কমপাউন্ড, মোবোর প্রিভেন্টিভ মেইনটেন্যান্স এবং এটি ৩ দিন সeri ফলে কোনো ম্যালফাংশন ছাড়া টেস্ট করা হয়েছে।
দ্বিগুণ সন্তোষ: মালিকের জন্য এবং আমার জন্যও। মিশন সাফল্যয় সম্পন্ন।
এই আর্টিকেলটি আপনাদের জন্য্ত হাজির করেছেনumbers রড্রিগেজ, আমাদের 'মাস্টার অথর'-র একজন, কিউবা থেকে।
নিচের সোশ্যাল বাটনে ক্লিক করে সমর্থন দিন। পোস্ট সম্পর্কে আপনার ফিডব্যাক কমেন্টে দিন।
P.S- আপনি যদি এটি পড়ে আনন্দিত হন, এখানে ক্লিক করুন আমার ব্লগে সাবস্ক্রাইব করতে (ফ্রি সাবস্ক্রিপশন)। তাহলে আপনি কখনো পোস্ট মিস করবেন না। আপনি এই ওয়েবসাইট লিংকটি আপনার বন্ধু এবং সহকর্মীদের সাথে ফরওয়ার্ড করতে পারেন-ধন্যবাদ!
তিনি আগে UPS-SL650 রিপেয়ার্ড নিয়ে আর্টিকেল লিখেছেন।
