প্রযুক্তিগত লোকের কাছ থেকে আমি কাজ না করার জন্য ডেস্কটপ পিসি মাদারবোর্ড পেয়েছি। (যেমন আমি মাদারবোর্ড মেরামতের পূর্ববর্তী নিবন্ধে বলেছিলাম আপনি যদি মাদারবোর্ডের কাজের নীতির সাথে পরিচিত না হন তবে কেবল ত্রুটি খুঁজে বের করার প্রক্রিয়াটি অনুসরণ করুন যা সার্কিট সমস্যা সমাধানের জন্য সহায়ক)। নিয়মিত ভিজ্যুয়াল পরিদর্শনে আমি দেখেছি যে কোনও জ্বলন চিহ্ন এবং শারীরিক ক্ষতি নেই৷
আপনি দেখতে পাচ্ছেন যে এই বোর্ডটি পরিষ্কার দেখাচ্ছে এতে কোনও ধুলো নেই। এটি নির্দেশ করে যে কেউ ইতিমধ্যে বোর্ডকে জাগানোর চেষ্টা করেছে। তাই সাধারণ পরীক্ষার প্রক্রিয়ায়; আমি বেগুনি তারে স্ট্যান্ডবাই ভোল্টেজ 5v পরীক্ষা করেছি। এটি 5v রিডিং দেখায় মানে স্ট্যান্ডবাই সার্কিট ঠিক আছে, আমি মাদারবোর্ডে POWER_SW শর্ট করে বোর্ড চালু করার চেষ্টা করেছি কিন্তু এটি ট্রিগার করে না।

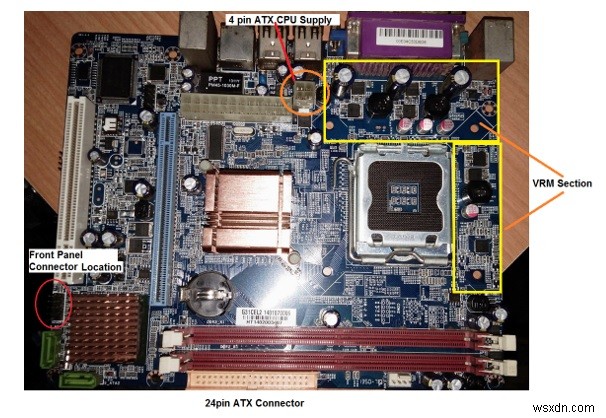

এখন পাওয়ার সুইচ পিনে পরীক্ষিত ভোল্টেজ এটি 3.3v দেখায় এটি ট্রিগার করার জন্য ঠিক আছে। কিন্তু এই ক্ষেত্রে এটি ট্রিগার করতে অক্ষম। এখন আমার ভিআরএম বিভাগে সন্দেহ আছে তাই মাদারবোর্ড থেকে 4পিন এটিএক্স ক্যাবল সরিয়ে ট্রিগার করার চেষ্টা করেছি; এখনও একই সমস্যা কারণ ভিআরএম বিভাগে কিছু সময় শর্ট করার কারণে মাদারবোর্ড কাজ করে না।

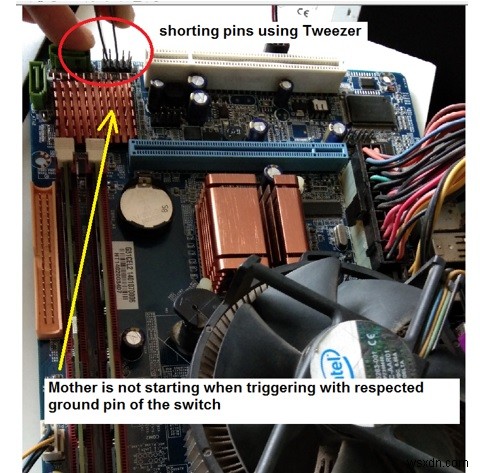

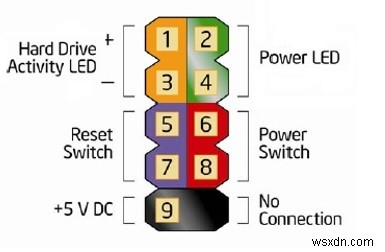

বোর্ডে এখনও সংযুক্ত 24pin ATX সংযোগকারীর সাথে আমাদের এটি পরীক্ষা করতে হবে; সকেট থেকে 4 পিন ATX 12v CPU সাপ্লাই সংযোগকারী সরান এবং চালু করুন এবং সুইচটি ট্রিগার করার চেষ্টা করুন। এখানে ফ্রন্ট প্যানেল সংযোগকারী সংযোগ চিত্র। আমরা ট্রিগারের জন্য শর্ট পাওয়ার সুইচ ব্যবহার করি।

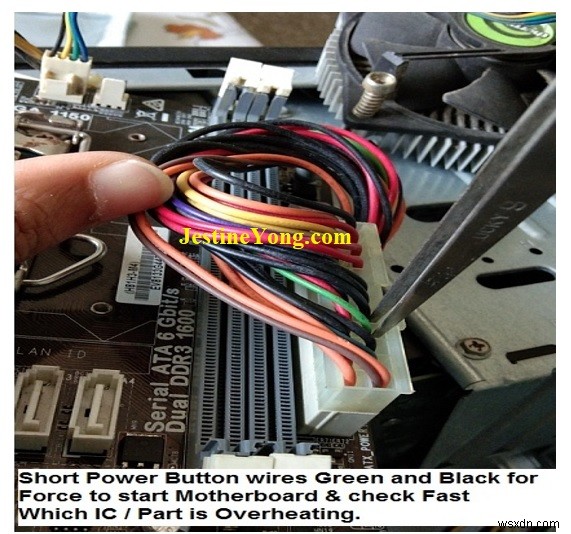

কিন্তু উপরের সমস্ত পদ্ধতি ট্রিগার করতে ব্যর্থ হয়। এখন শর্টিংয়ের কারণে কিছু অতিরিক্ত গরম করার উপাদান খুঁজে বের করার জন্য ট্রিগারিং প্রক্রিয়া বাইপাস করে আমাকে এই মাদারবোর্ডটি শুরু করতে হবে। 24 পিন ATX কানেক্টরে এই প্রক্রিয়ার জন্য আমাদেরকে ট্যুইজার ব্যবহার করে সবুজ তারের পিন এবং –ve কালো তারকে ছোট করতে হবে।
এটি সম্পূর্ণরূপে মাদারবোর্ড ফোর্স শুরু করবে। (স্থায়ী সমাধান হিসাবে পরামর্শ দেওয়া হয় না যদি কিছু উপাদান অভ্যন্তরীণভাবে ছোট হয়ে থাকে তবে এটি সার্কিটটি পুড়িয়ে ফেলবে)। মাদারবোর্ড শুরু হওয়ার পরে স্পর্শ করে অতিরিক্ত গরম হওয়ার জন্য সমস্ত উপাদান দ্রুত পরীক্ষা করুন। কিন্তু এই ক্ষেত্রে আমি কোন অতিরিক্ত গরম খুঁজে পাইনি। এছাড়াও সমস্ত ভোল্টেজ পর্যায় অনুসারে পরীক্ষা করা হয়েছে সমস্ত ভোল্টেজ স্বাভাবিক পরিসরে রয়েছে। তাহলে সমস্যা কোথায়?????
এখন আবার আমি ফ্রন্ট প্যানেল সংযোগকারীর উপর ফোকাস করেছি। বোর্ড পাওয়ার পর আমি সমস্ত সম্মানিত পিনের ভোল্টেজ পরীক্ষা করতে শুরু করেছি যেমন পাওয়ার LED চেক করা +ve ভোল্টেজের জন্য সম্মানিত গ্রাউন্ডের সাথে সব ঠিক আছে ট্রিগারিং পিন ছাড়া।
পাওয়ার সুইচ ট্রিগার পিনটি 3.3v দেখাচ্ছে আউটপুট পোর্টের চ্যাসিস গ্রাউন্ড যেমন VGA, সিরিয়াল, ইউএসবি কানেক্টর মেটাল বডি (সাধারণত আমরা এই চেসিস গ্রাউন্ড রেফারেন্সটি ভোল্টেজ পরীক্ষার জন্য বা এই পোর্ট সংযোগকারীগুলি থেকে সংক্ষিপ্ত থেকে গ্রাউন্ড ফাইন্ডিং এর জন্য নিই)। কিন্তু এটি POWER-এর পিন-সাইড পিন +-এর সাথে ভোল্টেজ দেখাচ্ছে না। সংযোগকারী গ্রাউন্ডে এই পিনের ধারাবাহিকতার জন্য পরীক্ষা করা হয়েছে এটি ধারাবাহিকতা দেখাচ্ছে না৷
(দ্রষ্টব্য:এই পাওয়ার ট্রিগার সুইচটি লজিক্যাল গ্রাউন্ড প্রিন্সিপলে কাজ করছে কারণ "এটি পাওয়ার সোর্সের সাথে সরাসরি সংযুক্ত নয়" এটি কন্ট্রোলার IC এর সাথে সংযুক্ত যা হাই এবং লো সিগন্যালে কমান্ড সেন্সিং করে। যখন আমরা এই সুইচটি 3.3v (হাই সিগন্যাল) টিপুন তখন ট্রিগার ভোল্টেজ 0v হয়ে যায় (লো সেন সিগন্যালটি নিয়ন্ত্রণ করে কারণ এটি লো সিগন্যাল ডিজাইন করে) মাদারবোর্ডে বাকি ভোল্টেজগুলি ছেড়ে দিতে PS_ON সবুজ তারের মাধ্যমে পাওয়ার সাপ্লাইতে কমান্ড পাঠান
তার মানে এই পিনের সাথে মাটিতে কিছু ভুল আছে। সমস্ত গ্রাউন্ডিং পিনের চারপাশে তাদের সম্মানিত পিনের সাথে সঠিক স্থল দেখায়৷

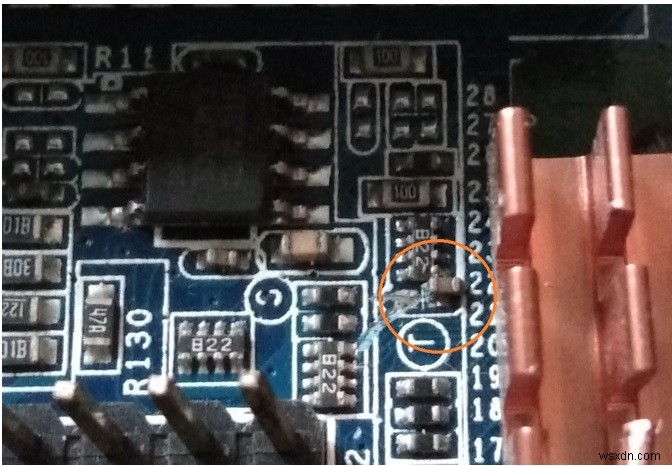

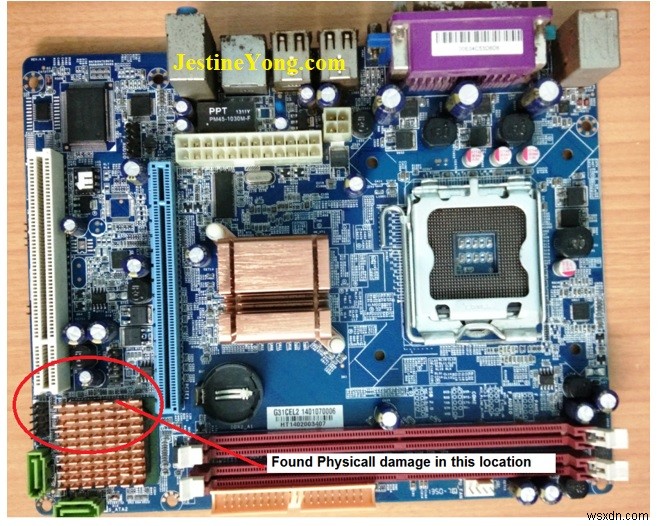

এই ধরণের মাল্টিলেয়ার পিসিবিতে আপনি সংযোগটি ট্রেস করতে পারবেন না কারণ কিছু ট্রেস উপাদানটির নীচে চলে যায়। এখন আমি কিছু ট্রেস ক্ষতি খুঁজে বের করার জন্য ম্যাগনিফায়ার নিয়েছি………… (ম্যাগনিফায়ার ছাড়া এই সমস্যাটি ট্রেস করা অসম্ভব)। ম্যাগনিফায়ারের নিচে আমি স্ক্র্যাচ খুঁজে পেয়েছি এবং SMD ক্যাপাসিটরের অবস্থান থেকে স্থানচ্যুত করেছি।
আপনার কাছে ম্যাগনিফায়ার গ্লাস না থাকলে আপনি এই ধরনের বোর্ড মেরামত করতে পারবেন না।
পুঙ্খানুপুঙ্খভাবে ট্রেসিং এবং এই ধরনের ফল্ট কিছু কাজ করার জন্য. আমাদের অবশ্যই HD মাইক্রোস্কোপ থাকতে হবে কিন্তু দুর্ভাগ্যবশত আমার কাছে নেই। আমি হট এয়ার স্টেশন ব্যবহার করে এই ক্যাপাসিটরটি ফিরিয়ে দেওয়ার চেষ্টা করেছি কারণ এটি খুব আঁটসাঁট অবস্থান এবং এই জায়গায় সোল্ডারিং আয়রন ব্যবহার করা যায় না…..যখন আমি এই ক্যাপাসিটরের দিকে হট এয়ার থ্রটল হ্যান্ডেলের মুখোমুখি হলাম তখনই এই ক্যাপাসিটরটি পাশের IO চিপের হিটসিঙ্ক থেকে বাউন্স হওয়ার কারণে এই ক্যাপাসিটরটি উড়ে গেছে।
(আমাদের এক হাতে ম্যাগনিফায়ার ধরে এই কাজটি করতে হবে। ক্যাপাসিটর তোলার জন্য অন্য হাতে টুইজার ধরে রাখা এবং হট এয়ার স্টেশন হ্যান্ডেল ধরতে আরও একটি হাত প্রয়োজন)।
হা হা হা………………….বিভ্রান্ত…………….
আঁটসাঁট জায়গায় ব্যায়াম করা খুব কঠিন যেখানে ক্ষুদ্র উপাদান একে অপরের খুব কাছাকাছি। তাই এই মাইক্রোস্কোপিক সার্কিটগুলো মেরামত করা অসম্ভব।

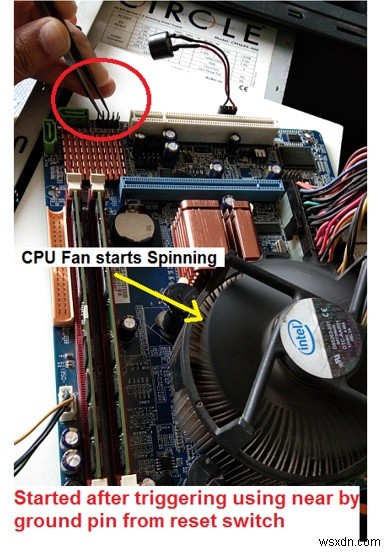

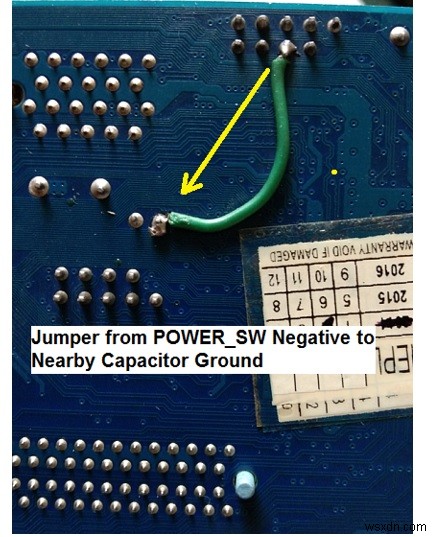

এখন ……….আমি সমাধান পেতে অন্য কোন জগতে আছি………..হঠাৎ আমার একটা ধারণা হল। আমি শুধু টুইজারটি তুলেছি এবং রিসেট সুইচের কাছাকাছি গ্রাউন্ডিং পিনে স্পর্শ করে সুইচটি ট্রিগার করেছি। মাদারবোর্ড এই সময় ট্রিগার হয় এবং কাজ শুরু করে। তাই আমি POWER_SW গ্রাউন্ডে কাছাকাছি ক্যাপাসিটর গ্রাউন্ডে একটি জাম্পার তৈরি করার সিদ্ধান্ত নিয়েছি।
এখন সিদ্ধান্ত অনুযায়ী চূড়ান্ত কাজ……
এখন কাজ করার জন্য মাদারবোর্ড পরীক্ষা করা হয়েছে এবং এটি কোন সমস্যা ছাড়াই সুন্দরভাবে কাজ করে।
এই নিবন্ধটি আপনার জন্য তৈরি করেছেন যোগেশ পাঞ্চাল যিনি মুম্বাই ভারতে কম্পিউটার হার্ডওয়্যার ইঞ্জিনিয়ার হিসাবে কাজ করেন৷
