লেখক: টারন ফক্সওয়ার্থ

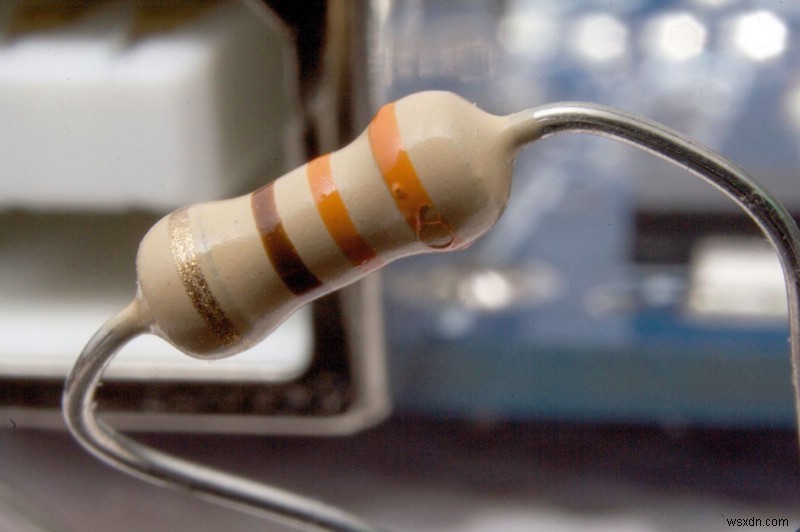

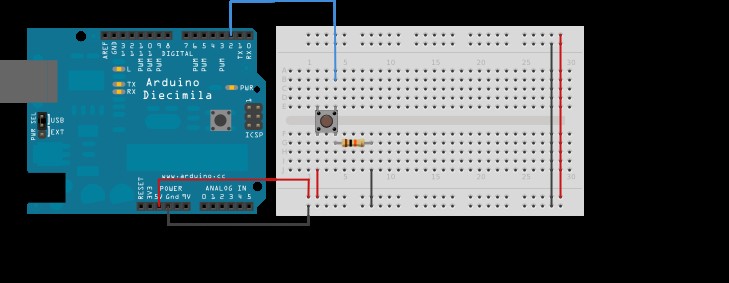

আপনি যদি কখনো আর্ডুইনোর সাথে একটি বাটন 와য়ার করছেন, তবে এই ডায়াগ্রামটি দেখেছেন:
প্রথম প্রথম, এটি বিভ্রান্তিকর হতে পারে। আমার প্রথম চিন্তা: "রেজিস্টর কেন লাগবে? আমি শুধু চাই বাটনটি চাপা হয়েছে কিনা সেটি জানতে।"
অনেক পড়ার পরও কোনো সিম্পল ব্যাখ্যা পাওয়া যায়নি।
এখানে কী ঘটছে

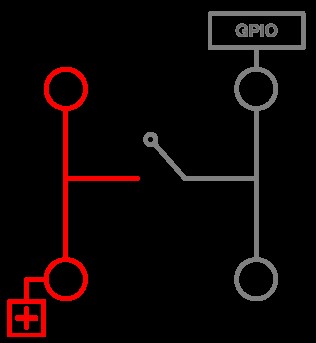

Diagram 1
বাটনটি—যাকে সুইচও বলা হয়—তার ওয়্যারগুলো "H" আকারে রয়েছে। কিন্তু মাঝপথটি কানেক্টেড নয়—অথবা সার্কিটটি কানেক্টেড নয়—যতক্ষণ না বাটনটি চাপা হয়।
বাস্তবে, আমরা আর্ডুইনো থেকে একটি 0 পেতে চাই যখন কিছু কানেক্টেড নয়, এবং 1 পেতে চাই যখন বাটনটি চাপা হয়।
আর্ডুইনোতে, এটাকে জেনারেল পারপাস ইনপুট আউটপুট (GPIO) বলা হয়।
তাহলে আমরা এভাবে করতে পারি:
Diagram 2
পজিটিভ (5V, 3.3V, বা VCC) সার্কিটের বাম পাশে কানেক্ট করুন।
এখন, বাটন চাপা হলে GPIO 1 পড়বে, এবং সব ঠিক আছে।

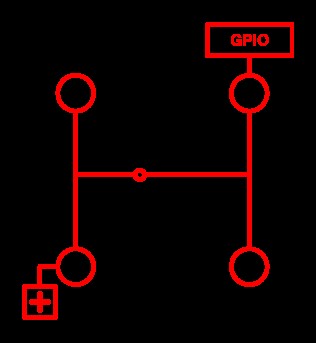

Diagram 3
আর নয়। আবার Diagram 2 তাকান:
Diagram 2
আমরা চেয়েছিলাম 0 পাওয়া যাবে যখন কিছু কানেক্টেড নয়, কিন্তু এটি কীভাবে গ্যারান্টি করবেন? বর্তমানে GPIO-কে 0 করতে কোনো উপায় নেই।
হাওয়ায় ইলেকট্রোম্যাগনেটিক ফ্রিকোয়েন্সি রয়েছে যা আপনার GPIO-কে 0 বা 1 করে তোলতে পারে। এটা এমনকি দুটোর মাঝপথে ফ্লাকচুয়েটও করতে পারে! এইভাবে, আমরা নিশ্চিত হতে পারি না যে এটি 0 (আমি পান খুব খারাপ)। এটাকেই লজিক্যাল 0 বলা হয়।
লজিক্যাল 0 পাওয়ার একটি উপায় হলো পিনকে গ্রাউন্ডের সাথে বান্ধা:
ইয়ে! এখন এটি গ্যারান্টিড লজিক্যাল জিরো। বাটন চাপলে এখন 1 হবে। ঠিক নাকি?
আর নয়।
আপনি শুধু একটি শর্ট সার্কিট বানালেন। ?
এখানেই রেজিস্টর আসে। শর্ট সার্কিট এড়াতে, আমাদের সার্কিটে রেজিস্ট্যান্স যোগ করতে হয়। রেজিস্টর সব কিছু নিয়ন্ত্রণে রাখে।
বিদ্যুৎ সর্বদা কম রেজিস্ট্যান্সের পথ বেছে নেয়। আপনার GPIO এখন বাটন চাপলে 1 রেজিস্টার করবে। এইভাবে:
Diagram
Diagram
ওহো! এখন আমরা কিছু কাজের জিনিস পেয়েছি।
এখন বিপরীত দিকটি দেখি: পুল-আপ রেজিস্টর। এটি একই জিনিস কিন্তু উল্টো। বাটন চাপা না থাকলে GPIO 1 রেজিস্টার করবে। বাটন চাপলে GPIO 0 হবে।
বাটন চাপা না থাকলে, GPIO পজিটিভ (VCC) এর সাথে কানেক্টেড থাকে। তাই সেখানে যেকোনো কারেন্ট পুল-আপ হবে যাতে GPIO লজিক্যাল 1 রেজিস্টার করে।
Diagram
এখানে একটি গুরুত্বপূর্ণ কথা নোট করুন: বিদ্যুৎ সর্বদা গ্রাউন্ডে যেতে চায়। তাই বাটন চাপলে, যা কারেন্ট ফ্লো করছে সেটি গ্রাউন্ডে যাবে। সুতরাং, GPIO-তে যাওয়া যেকোনো কারেন্ট সেরকম যাবে, ফলে GPIO লজিক্যাল 0-এ থাকবে।
Diagram
? সমাপ্তি।
আমি কেন এই নিবন্ধটি লিখলাম?
আমি ২০১৬ সালের সেপ্টেম্বরতে Losant-এ জয়েন করলাম কোনো হার্ডওয়্যার অভিজ্ঞতা ছাড়া। প্রতিটি হার্ডওয়্যার স্টার্টার কিট আপনাকে একটি বাটন দেয় কিন্তু এই কনসেপ্টের কোনো ব্যাখ্যা দেয় না। আশা করি এটি আপনার লাইট বাল্বও জ্বালায়। ?
এটি কেবল পৃষ্ঠভাগে ছোঁয়েছে। আপনি যদি গভীরে যেতে চান, তবে এই রিসোর্সগুলো চেক করুন:
Pull-up Resistors - learn.sparkfun.com
_পুল-আপ রেজিস্ট্যান্স যত বড় হবে, পিনটি প্রতিক্রিয়া জানাতে তত স্লো হবে…_learn.sparkfun.com
আমি ফিডব্যাক পছন্দ করি। তাই জানান এটা কীভাবে উন্নত করা যায়। আমি যদি পুরোপুরি বোল ছাড়ি দিয়েছি, তবে অবশ্যই জানান! আমি অন্যদের জন্য এটি আরও ভালো করতে চাই।
