এই মেরামতটি আমার পুরানো 486DX-2 মেইনবোর্ড সম্পর্কে যার মধ্যে RTC ক্লক চিপটি অভ্যন্তরীণ লিথিয়াম সেল অনেক বছর পরে সেটআপ সেটিংস ব্যাক আপ করতে ব্যর্থ হওয়ার পরে খারাপ হয়ে যায়। এবং কম্পিউটার আর বুট হয় না। একটি স্টার্ট-আপ ব্লক করার ফলে "CMOS ব্যাটারি কম" ত্রুটি৷
৷কেন আমি এখনও আমার পুরানো কিন্তু বিশ্বস্ত 486 পিসি ব্যবহার করি আপনি জিজ্ঞাসা করতে পারেন? কারণ আমি বাহ্যিক IC পরীক্ষক, GAL-/Eprom-/PAL- এবং ইউনিভার্সাল প্রোগ্রামার ব্যবহার করি যেগুলো আর নতুন বোর্ডে কাজ করে না।
একটি জিনিসের জন্য কারণ প্রতিটি নতুন মেইনবোর্ডে এলপিটি পোর্ট পরিবর্তিত হয়েছে যাতে এটি পরিবর্তিত অভ্যন্তরীণ পোর্ট ঠিকানাগুলি ব্যবহার করে এবং এলপিটি পোর্ট আর সরাসরি তার আসল পোর্ট ঠিকানা দ্বারা নিয়ন্ত্রিত হয় না। নতুন বোর্ডগুলি পরিবর্তিত হয়েছে কারণ তাদের কাছে এখন এটিকে ECP, EPP, দ্বি-নির্দেশিক বা অন্যান্য সেটিংসে সেট করার বিকল্প রয়েছে৷
অতএব আমার পুরানো এলপিটি নিয়ন্ত্রিত ডিভাইসগুলির কোনওটিই সেই মেইনবোর্ডগুলিতে কাজ করে না। এবং দ্বিতীয় কারণ হল নতুন বোর্ডগুলি আর অভ্যন্তরীণ ISA বা VLB স্লট কার্ডগুলিকে সমর্থন করে না৷ এবং আমার Taskit Eprop Eprommer এবং আমার ELV IC পরীক্ষক ISA কার্ড PCI বা নতুন কোনো সম্প্রসারণ স্লটে কাজ করে না৷

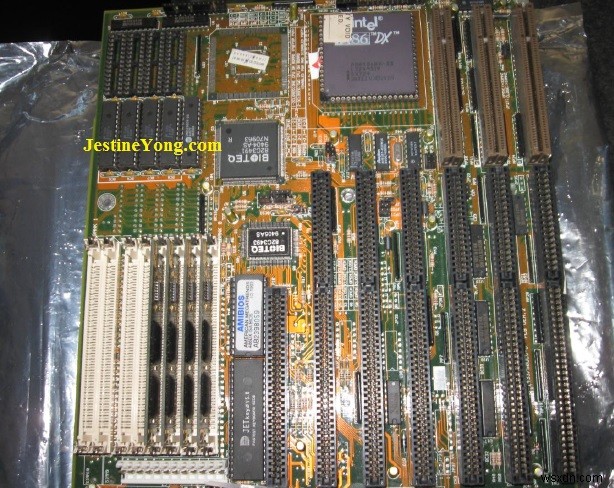

আমার প্রথম MB1433 মেইনবোর্ডের উপরে 486 DX-2 33MHz প্রসেসর এবং অতিরিক্ত মেইনবোর্ড ক্যাশে রাম মেমরি সহ 4MB RAM। 3x VLB/8-16bit ISA সম্প্রসারণ স্লট, 3x 8-16bit ISA সম্প্রসারণ স্লট এবং 1x 8 বিট ISA সম্প্রসারণ স্লট৷
আমি ইতিমধ্যেই অভ্যন্তরীণ লিথিয়াম ব্যাটারি প্রতিস্থাপন করে সেই 24 পিনের মধ্যে অন্তত 4টি মেরামত করেছি (সমস্ত পিন সংযুক্ত নয়!) RTC চিপ মডিউলগুলি প্রতিস্থাপন করে৷ যখন ইন্টিগ্রেটেড 3V লিথিয়াম 10 বছর বা তার বেশি সময় পরে সম্পূর্ণরূপে নিষ্কাশন করা হয়, তখন PC আর কাজ করে না এবং RTC-এর এই মেরামতের প্রয়োজন হবে! এবং সেটআপ ত্রুটির বার্তা দেবে "CMOS ব্যাটারি কম!" এবং এর স্টার্টআপ চালিয়ে যাবে না। পরবর্তী ফটো দেখান

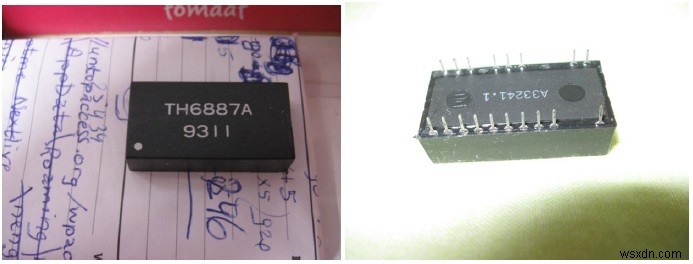

এখন খালি TH6887A RTC চিপ টপ এবং সোল্ডার পিন ভিউ। এই RTC চিপটি অন্যান্য নামেও বিদ্যমান কিন্তু একই ফাংশন। এবং আমি এখনও কোন পিন অসামঞ্জস্যপূর্ণ RTC ছিল না. প্রতিটি মেরামত করা চিপ কাজ করে!

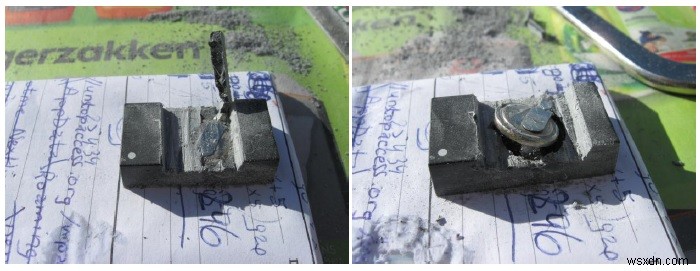

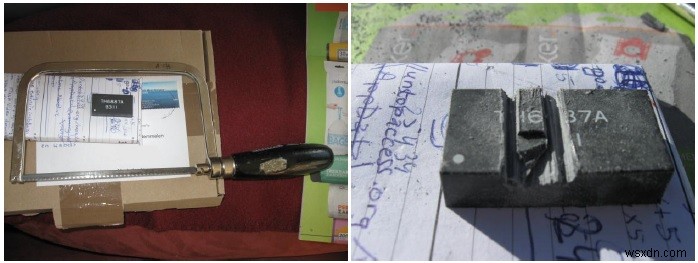

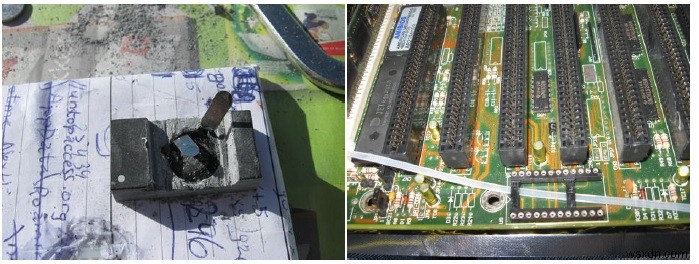

করাতের নিচে আমি আরটিসি দিয়ে খুলতাম। পরিচিতিগুলি নোংরা হওয়া রোধ করার জন্য প্রথমে আমি কাগজ দিয়ে আবৃত একটি পরীক্ষাকারীর বোর্ডে RTC রাখলাম। এইভাবে করাত করার সময় RTC পিনগুলি ভেঙে যাওয়া থেকে রক্ষা করে।
ডানদিকে উপরের ছবিটি দেখায় যে আমি প্রায় অভ্যন্তরীণ এখন খালি 3V লিথিয়াম কোষ আবিষ্কার করতে চলেছি। নীচের ফটোতে দেখা যাচ্ছে – খালি ঘরের মেরু যা আরটিসি-র 12 নম্বর পিনের সাথেও সংযুক্ত। আমি খারাপ মডিউলটি সরিয়ে দেওয়ার পরে RTC মডিউলের জন্য গুণমানের (মেশিন-) সকেট রেখেছি।

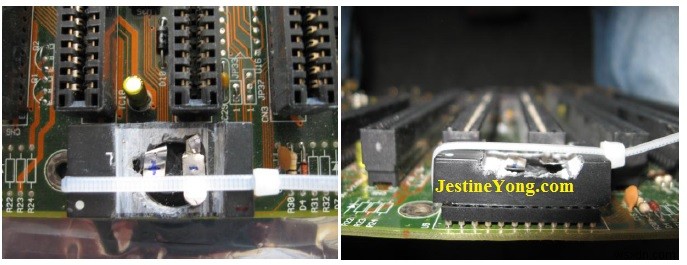

আমি অকেজো 3V লিথিয়াম সেলটি অপসারণ করার পরে আমি এটিকে 24 পিনের সকেটে ঢোকিয়েছিলাম এবং এটিকে ঢিলে হওয়া রোধ করার জন্য এটিকে একটি টাই-র্যাপ দিয়ে বেঁধে দিয়েছিলাম যা এটি হলে আমার পিসি অকেজো হয়ে যাবে৷

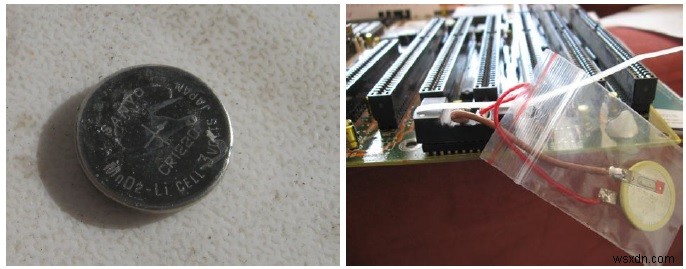

খারাপ সরানো লিথিয়াম একটি ছোট CR1220 কোষ ছিল। আমি এটিকে একটি অনেক বড় 3V লিথিয়াম সেল দ্বারা প্রতিস্থাপন করব কিন্তু 2টি নমনীয় তারের সাথে সংযুক্ত। এইভাবে আমি আরটিসি চিপের উচ্চতাকে তার সর্বোচ্চ উদ্দেশ্যযুক্ত স্থানের মধ্যে রাখি যাতে চিপটিকে সন্নিবেশিত ISA স্লট কার্ডগুলিকে ব্লক করা থেকে আটকাতে পারি। পরবর্তী ফটো পুরানো CR1220 সেল দেখায়। এবং পরবর্তী ফটোটি আমি একটি নতুন বড় লিথিয়াম কোষের সাথে সংযুক্ত করার পরে ফলাফল।

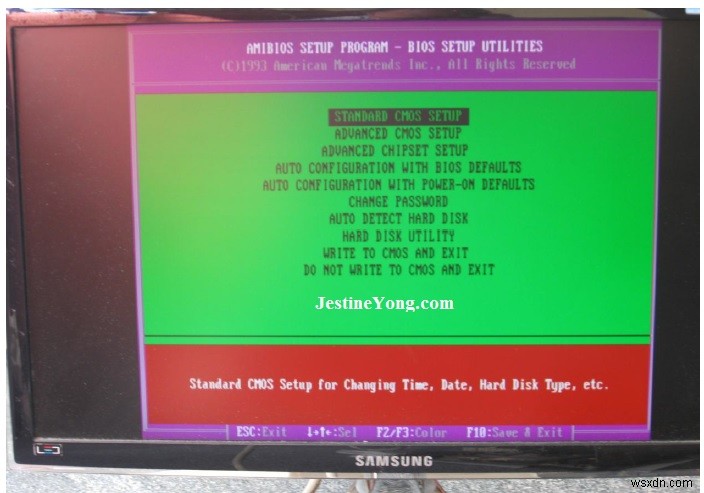

এখন মেরামত করা RTC চিপ সহ 486DX-2 মেইনবোর্ড একটি পরীক্ষা চালানোর সময় ছিল৷ পরবর্তী ফটোতে আমার স্থির মেইনবোর্ডের সেটআপ স্ক্রিন আবার কাজ করছে এবং "CMOS ব্যাটারি কম" চলে গেছে!

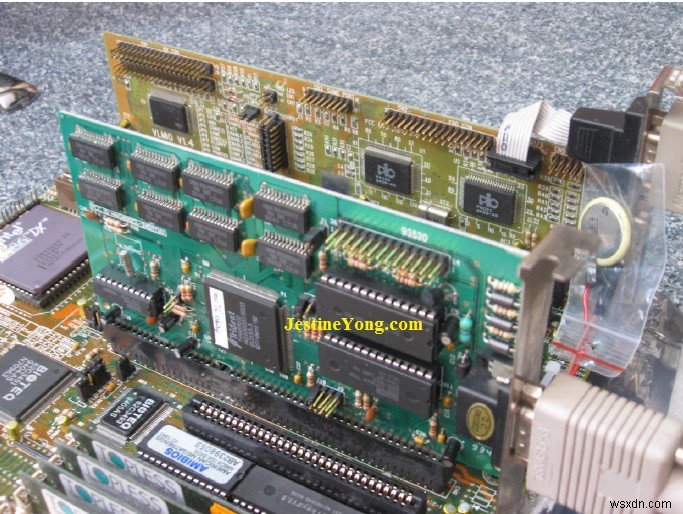

আগের ফটোতে ISA VGA ভিডিও কার্ড এবং VLB/ISA 8-16 বিট I/O কার্ড ঢোকানো সহ পরীক্ষার অধীনে মেইনবোর্ড দেখায়। এই RTC মডিউলের পরে আমার ভাল পুরানো 486DX-2 66MHz এবং আমার অন্যান্য 486DX-2 33MHz টাইপ MB1433 আবার কাজ করে যেমন তারা গত 20 বা তার বেশি বছর কাজ করেছে! এবং তারা সম্ভবত এখন আরও অনেক বছর ধরে থাকবে।

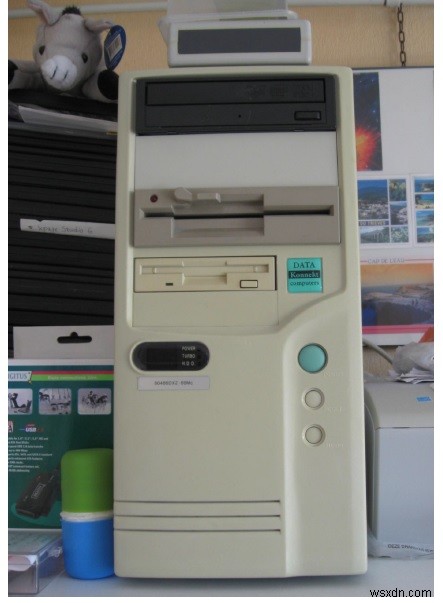

পরবর্তী ছবি আমার MB1433 DX-2 66MHz কম্পিউটার।

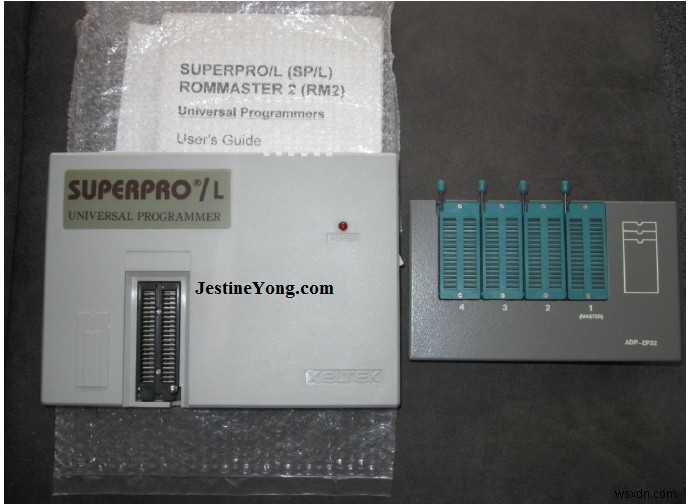

আমি এখন দেখাব কেন আমার বিশ্বস্ত পিসি সিস্টেমকে ভাল কাজের ক্রমে রাখতে হবে। আমার সস্তা নয় কিন্তু প্রায় 20 বছর বয়সী Xeltek Superpro L ইউনিভার্সাল প্রোগ্রামার আমার পিসি ছাড়া অকেজো হবে:

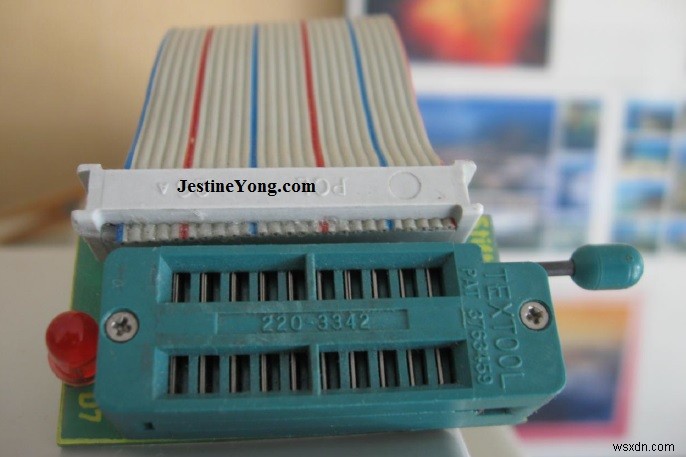

আমার সুপারপ্রো এল বা শর্ট SP/L PAL PLD চিপ পড়তে সক্ষম এবং PAL-CE IC লিখতেও সক্ষম। যা আজকে বেশিরভাগ ইউনিভার্সাল প্রোগ্রামারদের সাথে করা যায় না!

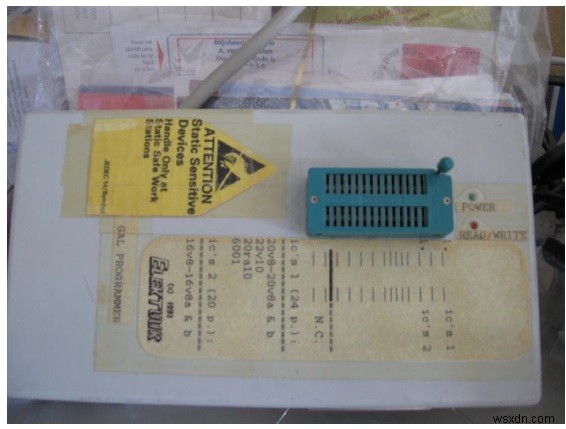

Xeltek SP/L LPT পোর্টে কাজ করে। এছাড়াও উপরের ফটোতে আমার পুরোপুরি কাজ করা Elektor GAL প্রোগ্রামার (1993) শুধুমাত্র আমার ভাল পুরানো 486 পিসির LPT পোর্টে কাজ করে। নিম্নলিখিত ফটোটি আমার টাস্কিট দেখায়

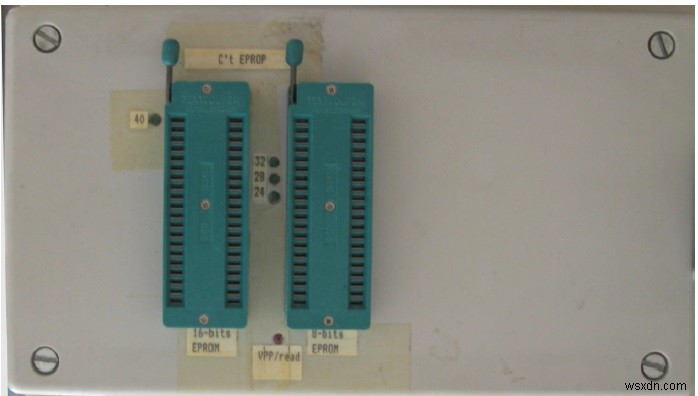

(জার্মান C't ম্যাগাজিনে প্রকাশিত) Eprop eprommer ডিভাইস যা তার নিজস্ব ISA কন্ট্রোলার কার্ড ব্যবহার করে এবং তাই শুধুমাত্র আমার ভাল পুরানো 486 কম্পিউটারে কাজ করে৷

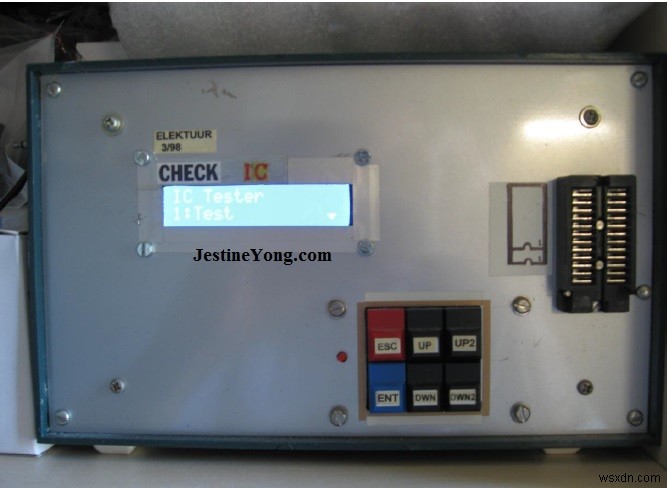

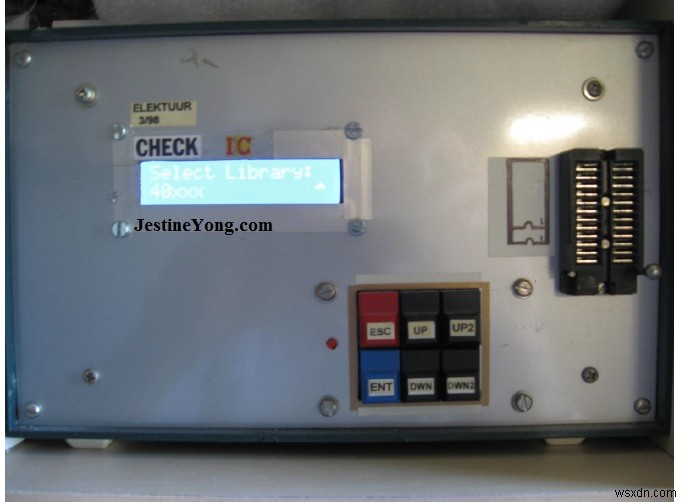

আমার ELV IC পরীক্ষকের উপরে যেটি একটি ISA কন্ট্রোলার কার্ডও ব্যবহার করে। এটি TTL/CMOS IC এর 20 পিন পর্যন্ত পরীক্ষা করতে সক্ষম। কিন্তু বিদ্যমান পরীক্ষা অ্যালগরিদমগুলিও প্রোগ্রাম করা যাবে না এবং এর লাইব্রেরিতে যোগ করা যাবে
উপাদান আমার কাছে একা একা Elektor IC পরীক্ষক (3/'98) আছে এবং এটি কখনও কখনও TL866 এর থেকেও ভালো কারণ এটি কিছু TTL/CMOS প্রকার পরীক্ষা করে যা TL866 পারে না৷
সাম্প্রতিক বছরগুলিতে আমি আমার সরঞ্জামগুলিতে কয়েকটি পরীক্ষক এবং ডিজিটাল মিটার যুক্ত করেছি কিন্তু যেহেতু সেগুলি সবগুলিই আলাদা এবং সেগুলির কোনওটিই নিখুঁত নয়, তাই তারা একসাথে কাছাকাছি আসে!

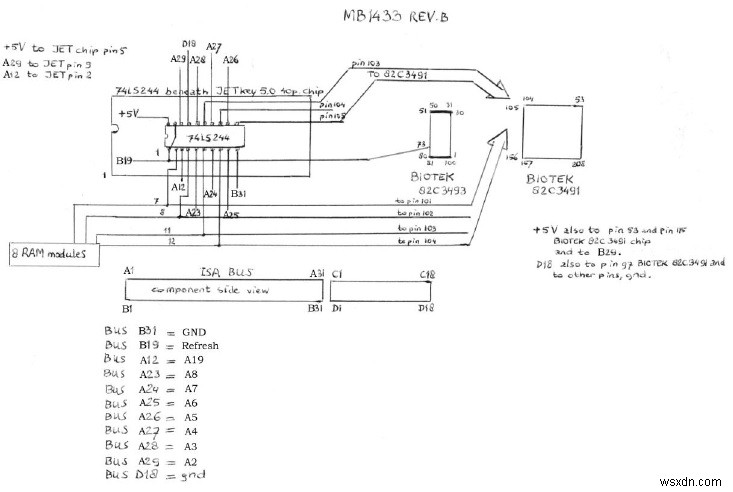

পরবর্তী স্কিম্যাটিকটি আমি আঁকলাম যখন আমি পূর্বে ধরে নিয়েছিলাম যে আমার মেইনবোর্ডটি কোনওভাবে ত্রুটিপূর্ণ ছিল কারণ সবকিছুই কাজ করেছে কিন্তু আমার 4টি বাহ্যিক ডিভাইস নয়।
একটি বড় দ্বারা হার্ড ডিস্ক প্রতিস্থাপনের পরে, 720KB FDD 1.44MB দ্বারা প্রতিস্থাপন এবং একটি ভাল ডিভিডি প্লেয়ার দ্বারা CD-ROM প্লেয়ার প্রতিস্থাপন করার পরে এটি সম্ভবত পরিবর্তিত পোর্ট সেটিংস ছিল যা ভুল ছিল৷ এবং তারা শুধুমাত্র ব্যবহৃত প্রোগ্রাম কিছু পরিবর্তন করা যেতে পারে. যাইহোক, আমি অন্য VLB I/O কার্ড ঢোকানোর পরে এবং পোর্ট সেটিংস আবার চেক এবং পরিবর্তন করার পরে আমার পিসি আবার কাজ করে। ত্রুটিগুলি পাওয়া গেলে নিম্নলিখিত পরিকল্পিত সাহায্য হতে পারে। আমি পরে আমার মেইনবোর্ডে কোনো ভুল খুঁজে পাইনি কিন্তু JETkey 5.0 কীবোর্ড BIOS চিপের নিচে 74LS244 চিপে পরিমাপ করে পরিকল্পিত করেছি।
এই MB1433 মেইনবোর্ড সম্পর্কে ইন্টারনেটে কিছু পাওয়া যাবে না, অন্তত কোন স্কিম্যাটিক বা ব্যবহারকারী-ম্যানুয়াল নেই। যা বরং উল্লেখযোগ্য কারণ এগুলো এখনও নিখুঁতভাবে কাজ করে এবং খুব ভালো মানের ছিল! তাই আমি আশা করি যে এই পরিকল্পিত এই ফাঁক পূরণে অবদান রাখবে। এই নিবন্ধে আমার মেইনবোর্ডে কন্ট্রোলার চিপগুলি ছিল BIOTEK-এর 100 পিন টাইপ 82C3493 এবং একটি 208 পিন 82C3491। আমি আশা করি আমি কোন ভুল করিনি কিন্তু যদি আমি করে থাকি তবে দয়া করে আমাকে কোন ভুলের জন্য দায়ী করবেন না। তাই অনুগ্রহ করে আমার অনুসন্ধানগুলি পুনরায় পরীক্ষা করুন৷
৷
*পরিকল্পিত ঠিকানা লাইন থেকে A এর সাথে ISA বাস থেকে A দ্বারা বিভ্রান্ত হবেন না। এটা উদ্দেশ্য ছিল না এবং এড়ানো যায় না।
আমি আশা করি যে এই নিবন্ধটি তাদের জন্য ভাল কাজে লাগবে যারা এখনও তাদের পুরানো কিন্তু ব্যয়বহুল ডিভাইসগুলি চালু এবং চালু রাখার জন্য এই পুরানো মেইনবোর্ডগুলি রাখতে হবে!
আলবার্ট ভ্যান বেমেলেন, উইর্ট, নেদারল্যান্ডস।
