কিভাবে একটি ডিজিটাল মাল্টিমিটার ব্যবহার করে একটি ক্যাপাসিটর পরীক্ষা করবেন - ধাপে ধাপে নির্দেশিকা

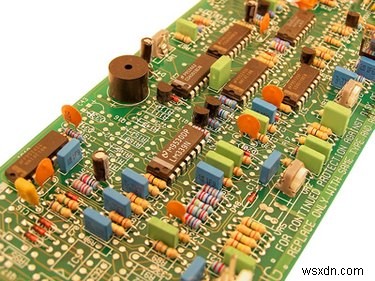

ইলেক্ট্রোলাইটিক ক্যাপাসিটার (স্ট্যান্ডিং কলামের মতো) এবং সিরামিক ক্যাপাসিটার (কমলা, গোলাকার) দেখানো হয়েছে।

একটি ক্যাপাসিটর হল একটি সার্কিট উপাদান যা ভোল্টেজ বজায় রাখে এবং ভোল্টেজের উত্সটি বন্ধ হয়ে গেলে কয়েক সেকেন্ডের মধ্যে কারেন্ট ডিসচার্জ করে। এটি একটি প্রতিরোধকের থেকে ভিন্ন, যা একটি ক্যাপাসিটরের তুলনায় কার্যত তাত্ক্ষণিকভাবে ভোল্টেজ হারায়। ধীরে ধীরে ভোল্টেজ নষ্ট করার এই বৈশিষ্ট্যটিকে ক্যাপাসিটরের "পারফরম্যান্স বৈশিষ্ট্য" বলা হয়। বড় ইলেকট্রনিক ক্যাপাসিটারগুলি চিত্রগুলিতে দেখানো হয়েছে তবে ক্যাপাসিটারগুলি অন্যান্য উপাদানগুলির সাথে একটি কম্পিউটার চিপের ভিতরে অন্তর্ভুক্ত করা যেতে পারে। আপনার কম্পিউটারটি বন্ধ করার সাথে সাথে কখনই এটি চালু করবেন না কারণ আপনি একটি ক্যাপাসিটরের উপর খুব বেশি ভোল্টেজ রাখতে পারেন এবং এটি পুড়িয়ে ফেলতে পারেন:তাহলে আপনার কম্পিউটার কাজ করবে না৷

ধাপ 1

আপনার ব্রেডবোর্ড সেট আপ করুন যাতে দীর্ঘ প্রান্তটি আপনার মুখোমুখি হয়। ব্রেডবোর্ড পরিদর্শন করুন এবং উপরের অংশ জুড়ে A থেকে J অক্ষর এবং পাশে 1 থেকে 63 নম্বরগুলি সন্ধান করুন। ব্যাটারিতে ব্যাটারি সংযোগকারী রাখুন।

ধাপ 2

1 মাইক্রোফ্যারাডের ক্যাপাসিট্যান্স সহ 50-ভোল্ট রেটিং সহ একটি ইলেক্ট্রোলাইটিক ক্যাপাসিটর ব্যবহার করুন। একটি "-" চিহ্নিত করে ক্যাপাসিটরের গ্রাউন্ড লিড খুঁজুন। সেই সীসাটিকে আপনার ব্রেডবোর্ডে J20 অবস্থানে রাখুন। J25 অবস্থানে অন্য লিড রাখুন।

ধাপ 3

একটি সাধারণ সার্কিটের জন্য একটি প্রতিরোধক

আপনার ক্যাপাসিটরের ভোল্টেজ ক্ষয় পরিমাপ করুন। J20 এ ক্যাপাসিটর সীসার সাথে সংযোগ স্থাপন করতে কালো গ্রাউন্ড লিডটিকে I20 অবস্থানে রাখুন। মনে রাখবেন যে ধারাবাহিকতা প্রতিটি সংখ্যাযুক্ত সারি জুড়ে বিদ্যমান, সারি 20 সহ। আপনার মাল্টিমিটারটিকে VDC 20 (20 ভোল্ট) এ পরিণত করুন। মাল্টিমিটারের কালো সীসার সাথে ক্যাপাসিটরের গ্রাউন্ড লিডের সাথে যোগাযোগ করুন এবং ক্যাপাসিটরের অন্য সীসার সাথে লাল সীসার যোগাযোগ করুন। অ্যালিগেটর ক্লিপগুলি ব্যবহার করুন বা আপনার বাম হাত দিয়ে ধরে রাখুন৷

ধাপ 4

I20 এ ব্যাটারির লাল সীসা স্থাপন করে সার্কিটে ভোল্টেজ প্রয়োগ করুন। ক্যাপাসিটর জুড়ে ভোল্টেজ পড়ুন, যা প্রায় 9 ভোল্ট হওয়া উচিত। আপনার ঘড়ির দিকে নজর দিন। I20 থেকে ব্যাটারির রিড লিড সরান এবং ক্যাপাসিটরের স্রাব পরীক্ষা করুন। আট থেকে নয় সেকেন্ডের মধ্যে ক্যাপাসিটরের উপর ভোল্টেজ 0 এ নেমে যাওয়া দেখুন।

ধাপ 5

ক্যাপাসিটরের ধারাবাহিকতা পরীক্ষা করুন। মাল্টিমিটারকে ধারাবাহিকতা চেক সেটিংয়ে সেট করুন। ক্যাপাসিটরের গ্রাউন্ড সাইডে কালো সীসা এবং অন্য দিকে লাল সীসা স্পর্শ করুন। যদি ধারাবাহিকতা বিদ্যমান থাকে (আপনি একটি দীর্ঘ বীপ শুনতে পাবেন), ক্যাপাসিটরটি শর্ট সার্কিট এবং বাতিল করা উচিত৷

ধাপ 6

আপনার মাল্টিমিটারকে সর্বোচ্চ ohms সেটিংয়ে সেট করুন এবং এটি ক্যাপাসিটরে প্রয়োগ করুন। মিটার এপ্রোচ 0 ওহম দেখুন এবং তারপর বাড়তে শুরু করুন। ক্যাপাসিটর রাখুন যদি এটি এই সাধারণ প্যাটার্ন অনুসরণ করে।

ধাপ 7

আপনার নির্ধারক পরীক্ষা হিসাবে ভোল্টেজ ক্ষয় পরীক্ষা এবং ধারাবাহিকতা পরীক্ষা ব্যবহার করুন এবং একটি মোটামুটি পরীক্ষা হিসাবে ওহমস পরীক্ষা ব্যবহার করুন।

ধাপ 8

63 ভোল্টের ভোল্টেজ রেটিং এবং 6.8 মাইক্রোফ্যারাডের ক্যাপাসিট্যান্স সহ একটি দ্বিতীয় ইলেক্ট্রোলাইটিক ক্যাপাসিটর পরীক্ষা করুন। দুটি প্রতিরোধক (প্রতিটি 330 ওহম প্রতিরোধের), ক্যাপাসিটর এবং একটি ভোল্টেজ উত্স সহ একটি সাধারণ সার্কিট তৈরি করুন। প্রতিরোধক 1 এর একটি সীসা E63 এ এবং অন্যটি E40 এ রাখুন। D40-এ রোধ 2-এর একটি সীসা এবং C25-এ দ্বিতীয় সীসা রাখুন। ক্যাপাসিটরের উচ্চ সীসা B25 এ এবং গ্রাউন্ড (- বা 0) B23 এ রাখুন।

ধাপ 9

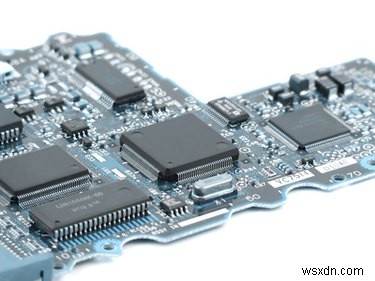

ক্যাপাসিট্যান্সকে একটি চিপেও ডিজাইন করা যেতে পারে।

A23 এ ব্যাটারির গ্রাউন্ড লিড (কালো) রাখুন। C63 এ লাল ব্যাটারির সীসা রাখুন। আপনার মাল্টিমিটারকে 20V এ সেট করুন এবং আপনার লাল সীসাটিকে উচ্চ ক্যাপাসিটরের সীসা (B25) এবং আপনার কালো সীসাটি ক্যাপাসিটরের মাটিতে (B23) সংযুক্ত করুন। ভোল্টেজের উত্সটি সরান এবং ভোল্টেজ হ্রাস দেখুন। এক মিনিট 12 সেকেন্ড থেকে এক মিনিট 17 সেকেন্ড পর্যন্ত ভোল্টেজ ডিসচার্জের সময় আশা করুন৷

ধাপ 10

মনে রাখবেন ক্যাপাসিট্যান্স রেটিং 20 শতাংশের মধ্যে, এবং প্রায়শই কিছু বৈচিত্র্য থাকে।
